CST共模電感仿真實例(2)-低頻感量仿真

共模電感感量仿真

方法一：靜磁場求解器（M-Static solver）【Ms仿真設置】

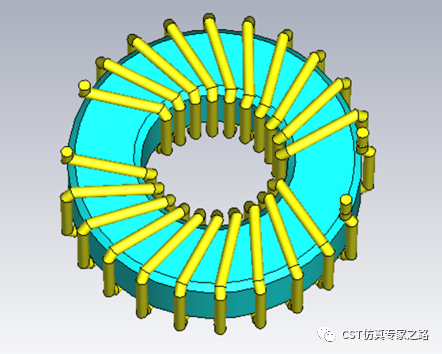

Step1：導入/創建電感模型，這里采用上期分享的共模電感模型。

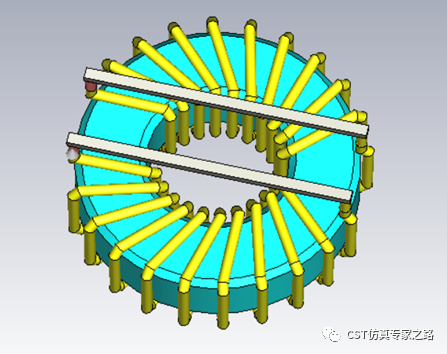

Step2：考慮到電感仿真線圈需要閉合*，可采用導線/導電平面/電邊界等方式，將線圈閉合。如下圖所示

*注：除RLC solver以外，其他求解器仿真電感均需要保證線圈閉合。

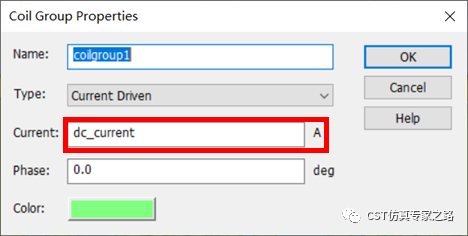

Step3：由于共模電感包含兩個或以上線圈，這里首先需要創建一個coil group；在coil group對話框中，設置激勵的幅度，在這里可以選擇電壓驅動或者電流驅動。如下圖所示

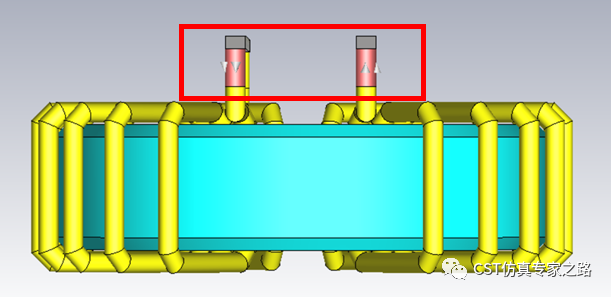

Step4：添加激勵，繞線電感推薦使用coil segment，每個閉合的線圈添加一個coil segment，并將兩個coil segment拖拽至剛剛創建的coil group下面。這里需要注意的是，共模感量仿真添加同向激勵，差模感量仿真添加相反方向的激勵，如下圖所示。

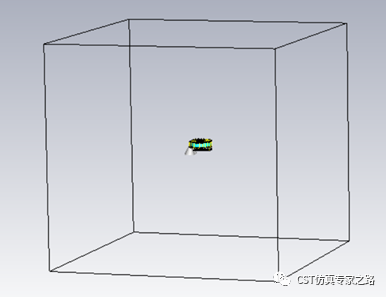

Step5：background及邊界條件設置。對于Ms solver電感仿真，background中的surrounding distance盡量大，建議模型大小的5-10倍。邊界條件可以設置為電邊界或者OPEN。

Step6：求解器設置：Ms求解器設置很簡單，通常使用默認設置。此外需要勾選Apparent inductance matrix,方便在1D results文件夾中得到電感感量仿真結果。

【Ms仿真結果分析】

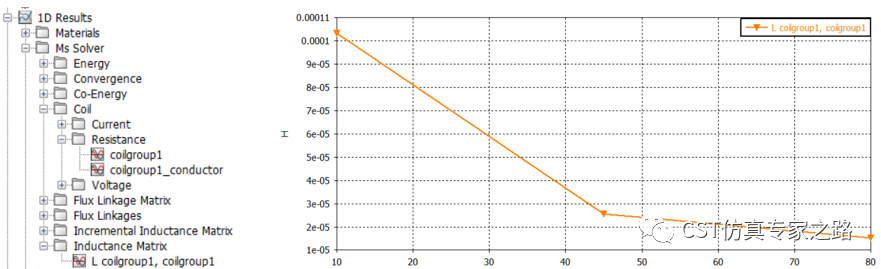

1. 1. 在1D results 文件夾中可以查看電感感量仿真結果，如apparent inductance matrix。同時也可以得到直流電阻等信息。具體可以查看help 幫助文檔。

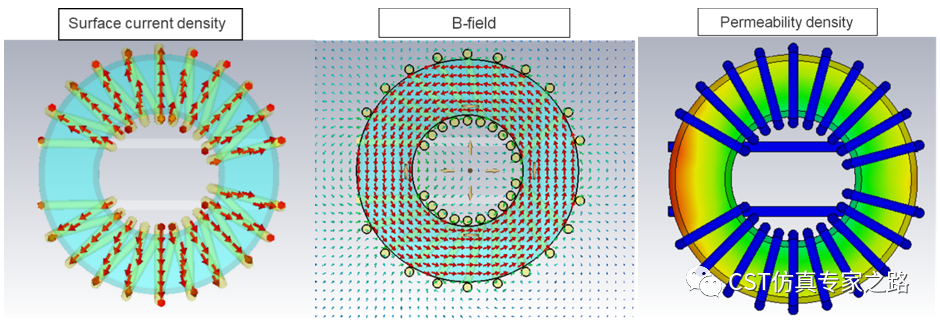

2. 在2D /3D results 文件夾中可以得到如B-field、H-field、Rel. Permeability density、Surface current density等三維分布結果，如下圖所示。

方法二：LF頻域求解器（LF Frequency Domain Solver）【LF仿真設置】

Step1-Step5與Ms Solver相同，這里不予贅述。

Step6：LF頻域求解器需要添加所關心的仿真頻率，所以得到的仿真結果也為該仿真頻率下的感量/阻抗等。

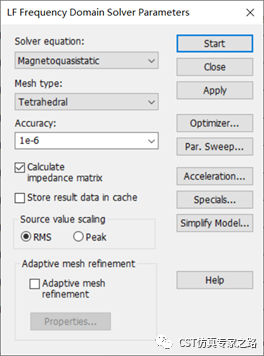

Step7：求解器設置推薦使用默認設置，如果關系阻抗矩陣，可以勾選calculate impedance matrix。

【LF仿真結果分析】

1. 在1D results 文件夾中可以查看電感感量仿真結果，如inductance。同時也以得到阻抗、loss等信息。具體可以查看help 幫助文檔。

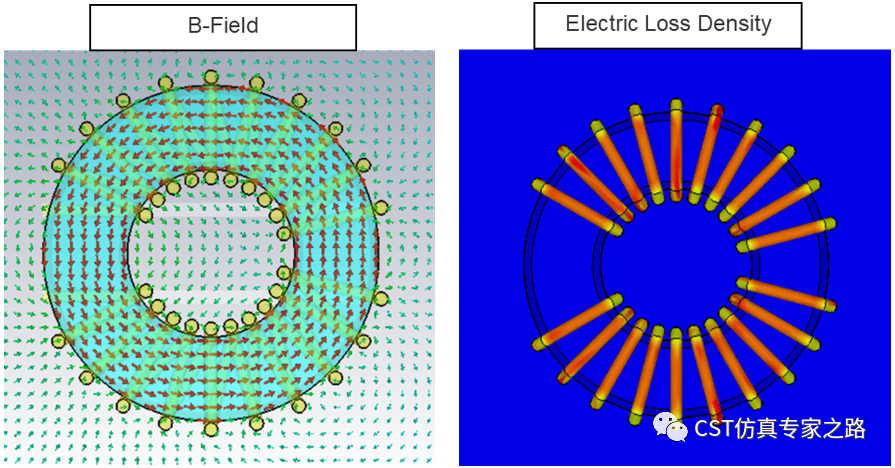

2. 在2D /3D results 文件夾中可以得到每個仿真頻點下的B-field、H-field、Electric Loss Density、Surface current density等三維分布結果。如下圖所示。

以上簡單介紹了可用于電感仿真的兩個求解器Ms和LF的設置及相關仿真流程。當然其他求解器也可以得到電感的感量，如微波工作室的F solver，低頻工作室的RLC solver等。這里就不詳細展開了，感興趣的朋友可以去嘗試，相信在美好的春光里，一定會有令人欣喜的收獲。
