CST PCB仿真視頻教程06 - IC封裝3D導入與添加端口

本期視頻展示如何將芯片封裝（.mcm格式）導入三維環境中，并且選擇線路，限制區域，添加端口。總體流程和PCB一樣，只是多了die和BGA，并且對封裝文件要求高一些。

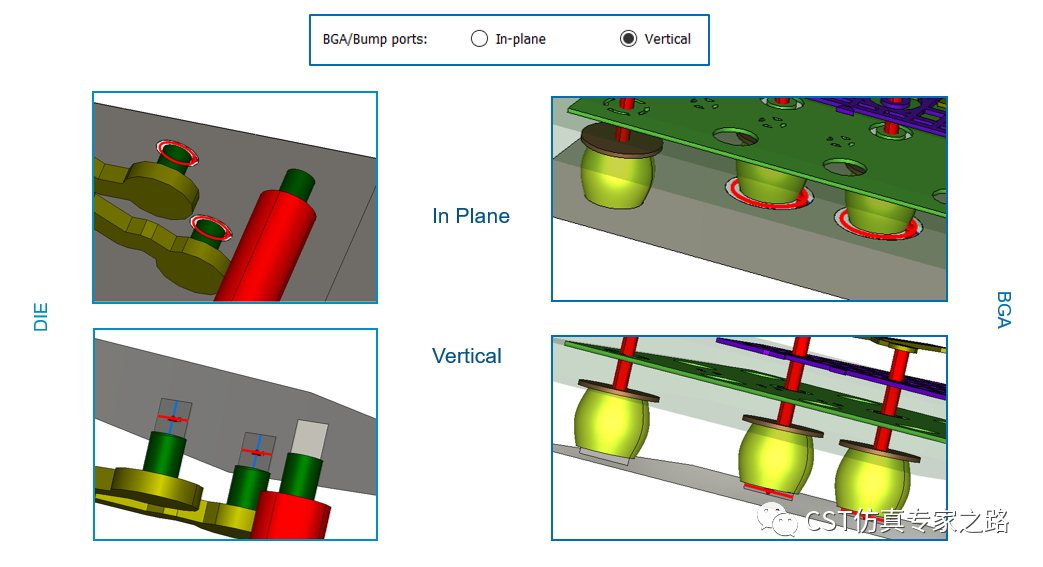

端口是自動生成的，可選擇參考面是同一高度還是拉出一定距離：

其他未討論但對結果十分重要的因素：

1） 網格劃分

2） 邊界

3） 切割區域

4） 端口阻抗和參考

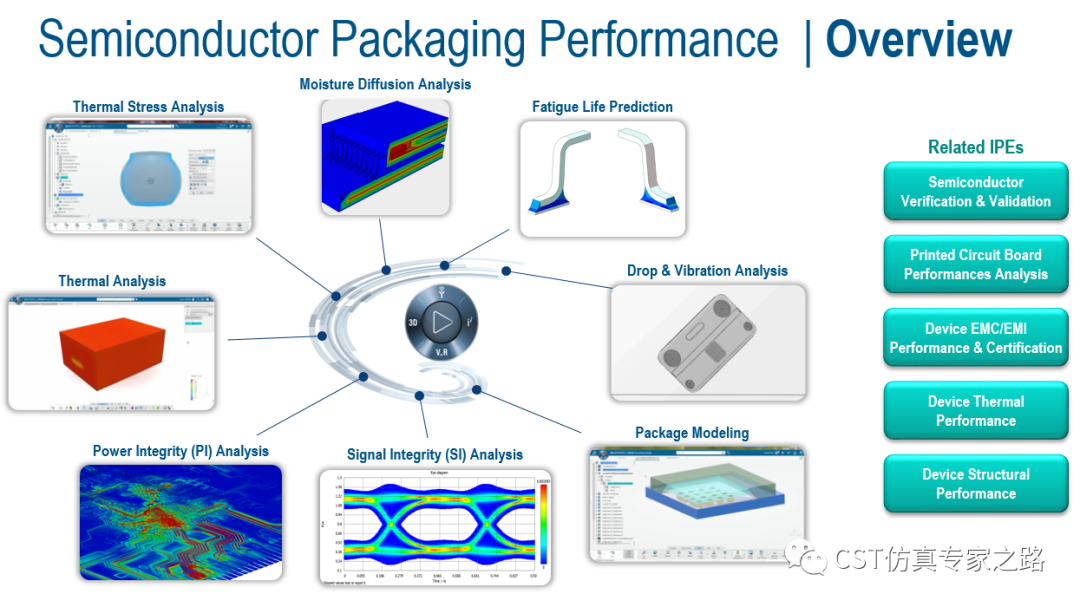

關于芯片封裝，本期視頻只是電磁仿真信號的第一步，更完整的信道分析需要IBIS，PCB等等，這些都可以完成。除了電磁，達索還有建模、熱分析、斷裂分析，疲勞度分析、蠕變分析、濕度分析、震動和撞擊分析等等。
