CST基礎008-結構模型加密

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

設計自己的仿真模型后，需要呈現仿真結果，但結構、材料屬性、Port設置需要隱藏起來時，使用Protect Project (Encryption)功能。使用該功能時，首先要保存一下文件，在保存的狀態下選擇 File >Project >Save As Protected，就會顯示以下設置。

使用Protection功能保存仿真工程時，可以隱藏結構、Wire、材料屬性、Port設置，也可以選擇只隱藏指定的某一部分。

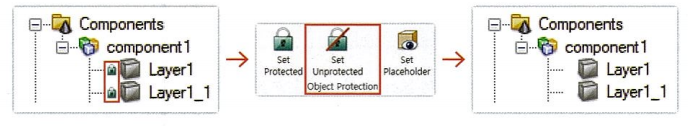

Protection后相應部分會顯示鎖的標志。如果需要將某一部分從Protection中排除，在導航樹中選中這一部分，然后點擊圖標"Set Unprotected Object Protection"，鎖的標志就會消失。

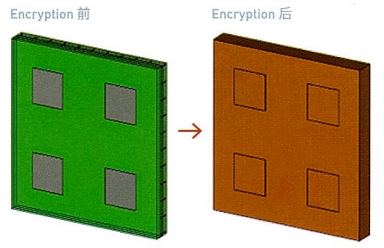

設置后點擊圖標 "Create ProtectedProject"，加密的仿真工程文件創建完成。模型會變成黃色被保護起來，只能看到該結構的外部輪廓，看不到詳細的信息。設置Protection不會改變結果，請放心地保護自己的設計成果吧。
