CST MWS模擬終止條件
請教各位神大:
因為小弟模擬的東西是個容易起振的結構，所以能量收斂一直沒法到系統預設-30dB,

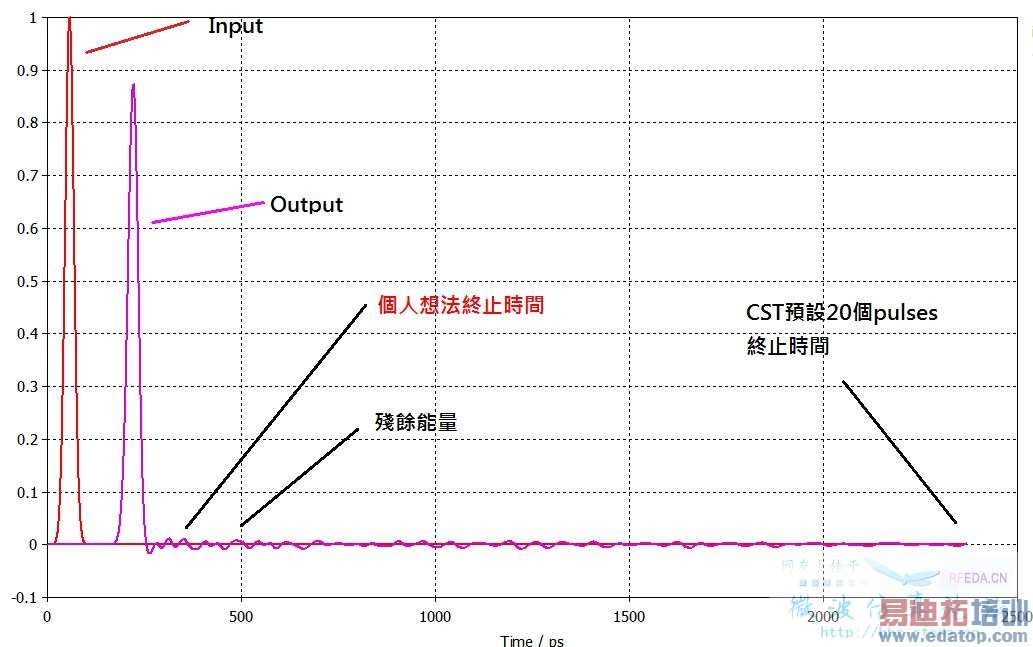

假設本人將模擬終止條件設置在output的時間(下圖個人想法終止時間)，忽略殘餘能量時候
<<<此時的結果是否合理(與實測是否相符)?與20個pulses的結果差別會在於?
Best Regards
不合理，只要殘余能量不為0（負無窮dB），都不符合實際情況。
差別在于數值噪聲對S參數影響的大小。
CST MWS幫助文件《Time Domain Solver Performance Improvements》。
先謝謝Hefang大,
差別在于數值噪聲對S參數影響的大小<<這是否可以理解殘餘結構上面的能量為"noise"此能量會疊加在s參數上面 SNR=S/N，隨著增加模擬時間可以把殘餘結構上面的能量減小-30dB -40dB -50dB 相對的可以提高SNR值 ，所呈現的S參數也就會比較接近實際情況?
或者要依據實際機臺VNA的SNR spec找到最適當的收斂條件-30dB OR -40dB .....
需要先說明，CST仿真里提到的噪聲是numerical noise，不是實際測量中所說的noise，CST仿真沒有SNR的概念。
只要網格劃分合理，得到的S參數就是接近實際情況的！
時域求解器里的accuracy影響的是S參數的“美觀”程度，accuracy設置的越大，數值噪聲越大，trunction erro就r越大，S參數曲線就有越明顯的“波紋”。所以設置越小的accuracy就可以得到越“光滑”的S參數曲線。
以上內容請閱讀CST MWS幫助文件《Time Domain Solver Performance Improvement》和《Mesh Generation Overview》。
謝謝Hefang大
也可以看看幫助文件《AR-Filter Overview》
