CST 仿真天線輸入10MHZ周期矩形波信號
來源：edatop
更新時間：2024-07-10
閱讀：

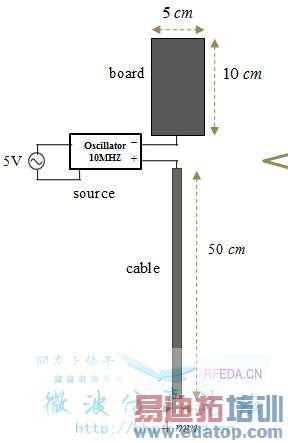

CST仿真天線的EMI， 天線結構如下圖（1）所示：

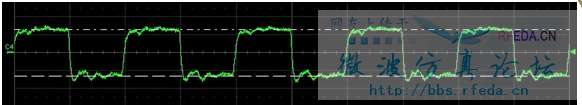

中間的信號源是一個10MHZ的振蕩器產生的周期信號，如下圖（2）所示：（10MHZ， 50% ， t_rise=t_fall=6ns）
這在CST中 仿真天線模型的 10MHz-1000MHZ 頻率范圍內的EMI，設置激勵信號時 用discrete port， 請問如何設置10MHZ的周期舉行信號？
設置激勵信號如圖
將你實測的信號導入，txt文件就可以了
10MHZ的信號不應該是0.1us嗎？為什么是0.01us?
非常感謝你的回復！
CST 仿真如圖激勵信號是一個10MHZ的信號。
想要得到10MHZ-1GHz的EMI，是一個不斷重復輸入的脈沖信號？
還是只能仿真10MHZ這一單一頻率的EMC呢？
這個你自己設置,我拿一個別的模型截圖的.
如果有實測的結果,生成ASCII文件,.對應時刻的幅度值 ,正如hawk8969大俠說的TXT文件,做激勵更好.上圖的信號類型選擇用戶定義導入即可,
直接導入雖然很簡單，但是會導致仿真時間很長，如果想要快速仿真
就要先得到探針上的值，然后用端口信號對這個值進行歸一化，在乘以這個信號的頻譜
能具體說明一下如何對端口映射進行歸一化，并乘以信號頻譜嗎？
探針值/端口電壓(電流)×信號電壓（電流）的傅立葉變換
