CST MWS如何進行以區域進行網格設置呢？
來源：edatop
更新時間：2024-07-09
閱讀：
各位大神，在meshing時遇到一些問題，要對信號線在關鍵區域進行較密的網格設置，而針對同一信號線在其他區域可以將網格設置較大。弱問一下，這個怎么設置啊，感謝感謝啦
在solid上點擊鼠標右鍵，選擇local mesh properties

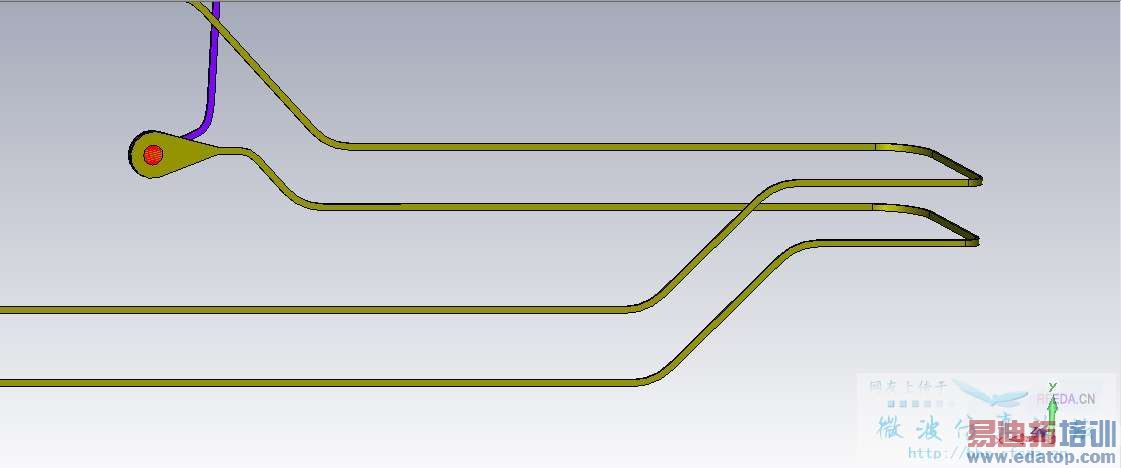

可能我沒有表述清楚，貼個圖吧。模型的信號線比較長，需要在彎折的部分加密網格，而直線部分網格可以較大，但點solid就包括了兩個部分，所以local mesh同時對兩個部分進行了mesh，但是這樣設定后網格數就太大了，跑不動了
1. 把金屬結構從拐彎的地方切斷，按照兩個結構處理。
或者：
2. 在拐彎處建真空結構，加密真空。
感謝幫忙，兩種方式都會去嘗試一下先。
不過還有一個疑問，也是之前一直想問的，怎么做去“切斷”呢？？利用信號線拐彎那個地方的那些點么？？
使用WCS坐標系，用UV平面切
