CST MWS：The calculation domain is filled with metal(PEC)怎么改呢？
來源：edatop
更新時間：2024-07-07
閱讀：

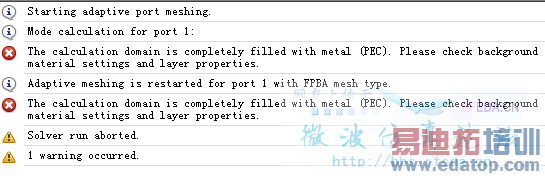

初學CST，仿了一個魔T波導，按照教程走過來的，結果就出現下面的提示了？該怎么改呢？
提示讓你檢查的你檢查了嗎？
您是說那個打叉的地方么 ？背景材料是vaccum，魔T是pec，不知道所說的layer properties指的是什么。。。
@hefang...........
實在不行就上傳CST文件吧
我就一普通波導，還是按照教程走過來的，感覺都不好意思給您看。。。
(59 K) 2 （T波導）
模型看過了，你把模型材料設置為PEC，而外界邊界為normal，肯定會出錯。這里要理解背景條件的意思，就是除了模型之外的物質，也就是包裹著物體的東西。把魔T材料設置為vacuum，邊界設置為PEC，就是一個完美的空腔魔T。所以，LZ只需要把兩者材料互換下就行了。
我就偷懶不看模型了。。。
謝謝！已經出結果了。。。不過還是想請教一下：CST的背景就是說：在整個已經定義好的材料中，再挖出一個空間，讓它被填充另外一種物質？
恩啊！謝謝哈！我想您應該已經知道是什么問題了吧。。。
