請各位指點一下我的偶極子天線哪里出錯了

偶極子天線 2 本人初次用CST仿真天線，仿了個簡單的偶極子天線，但是不知什么原因，結果一直不對，麻煩各位指點一下偶極子天線 2

我看了一下，你的網格設置太稀疏了，天線圓柱界面都沒有一個網格，你讓結果怎么正確呢
我局部的加密了你的網格，并且根據你的偶極子天線，

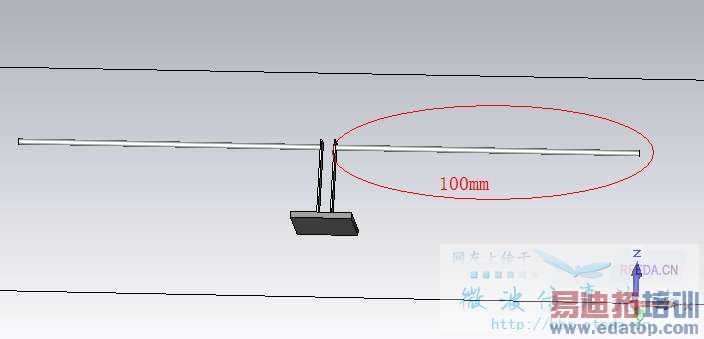

一半的長度是100mm，算出來的諧振頻率應該是0.75G，而不是你想要的1.5G ，事實結果也是如此

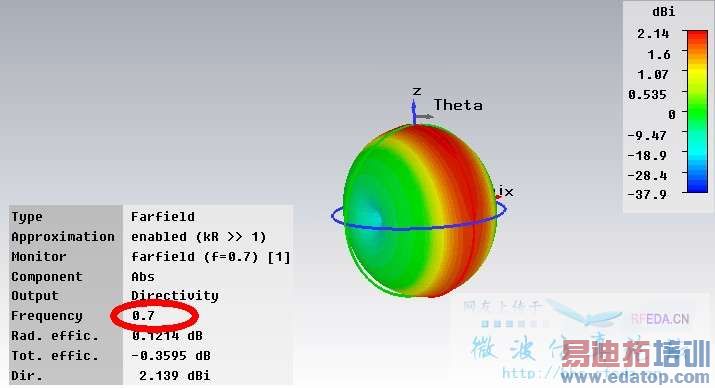

方向圖

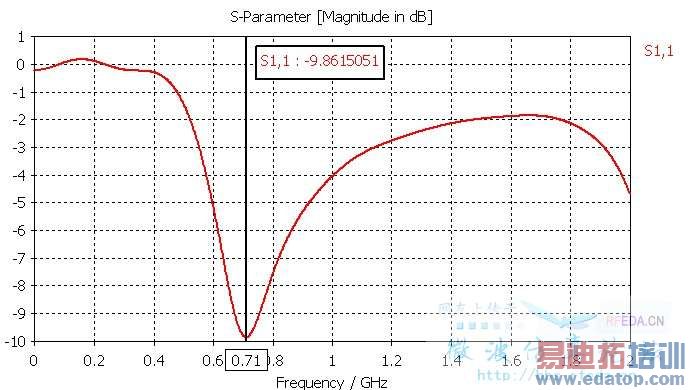

還有，計算出你的端口模式，阻抗是174歐姆，根據我的了解，偶極子的阻抗是在73歐姆左右，所以這個可能也是你的S11下潛的不夠厲害的原因，阻抗匹配的不好



that's all，歡迎指正

我試了一下局部加密，結果和你差不多，但是感覺和樓主也沒多大變化？？

好吧，我覺得最好還是加密一下，至少在圓柱天線上要有幾個網格通過，畢竟是需要離散來算的，網格化的細一些，更接近真實的模型

這是肯定的
