關于CST MWS和CST DS聯合仿真有問題請教

看完該貼，感觸頗深，該貼中在CST DS下面只看了S參數的變化情況，如果我想看看在CST DS環境下改變了某個電阻、電容、電感的值以后，想重新看看MWS環境中天線的方向圖，增益有什么變化，怎么辦呢？？謝謝！！

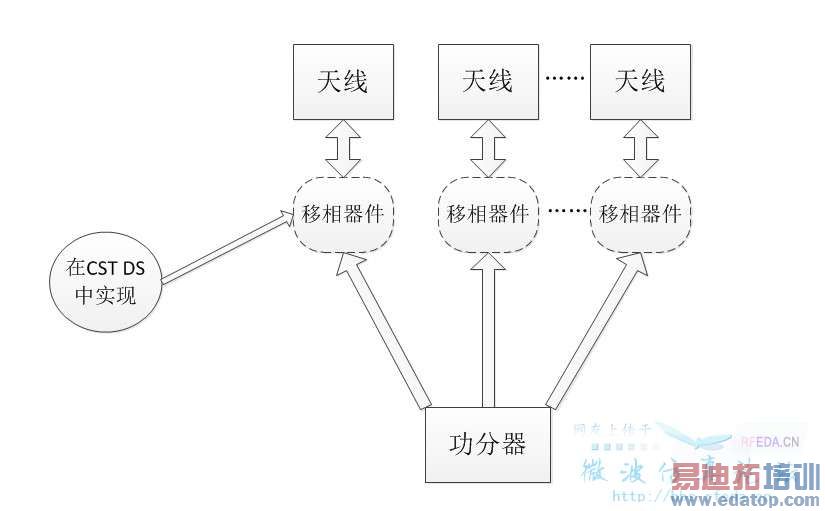

舉個例子吧，說的更清楚一點就是下面的框圖


假如天線和功分器都在CST MWS中實現，而移相器在DS中實現，移相器涉及到電阻電容之類的器件，改變電阻電容，在DS中確實能得到相位的變化，但是我想觀察這些相位的變化在有沒有引起MWS中的天線的方向圖，增益的變化。這些怎么實現呢？求解答

根據你說的，如下去做：

在設置DS中的電阻、電感值的時候，采用參數化，然后設置好co-simulation with MWS。

1、采用parameter sweep，選擇觀察后處理模板，在后處理模板設置好你關注的東西，然后開始仿真。

2、直接仿真，然后把你關注的天線方向圖切面增益圖（或你關注的）復制到1D-result中，再仿真參數變化后的，再復制進去，看結果。

謝謝，我做個小的實驗試試看是否可行！！

你說的parameter sweep是在DS環境里的還是在MWS里面的啊？
還有你的1、2兩點是并列的嗎？我試了一下，好像不怎么會設置，能在說的具體點嗎？謝謝了，聯合仿真還是第一次接觸，好多東西不懂
還有co-simulation with MWS什么意思，需要設置什么東西嗎

有沒有大神指導一下啊，研究了好長時間還是不怎么會，我按照CST給的例程里面有一個聯合調試的，但是必須把（天線）和（功分器、移相器）分兩個單獨的文件，在（功分器、移相器）的文件中調用（天線）的文件進行仿真，得到的結果不正確，不管我改不改電容的大小（改變相移量），最終的天線方向圖都不變
