如何用CST看天線的近場？
來源：edatop
更新時間：2024-07-05
閱讀：

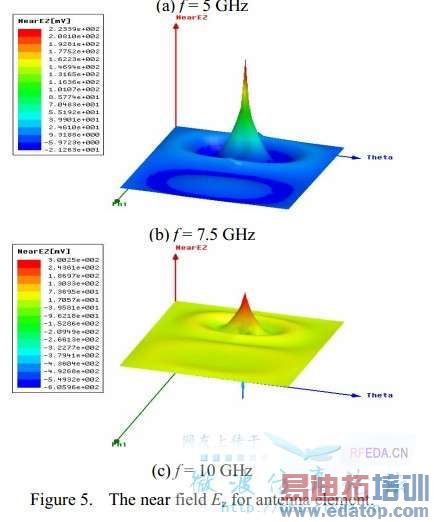

在一篇論文看到如下的描述
這是用HFSS得到的，請問大神如何用CST看到如上圖所示的效果
近場用monitor里的E看
請按如下步驟操作即可得到樓主需要的圖 而且還可以得到動態的gif哦
1. 仿真結束后 在2D/3D result中的電場 abs里面 右鍵選中plor properties（最后一個）

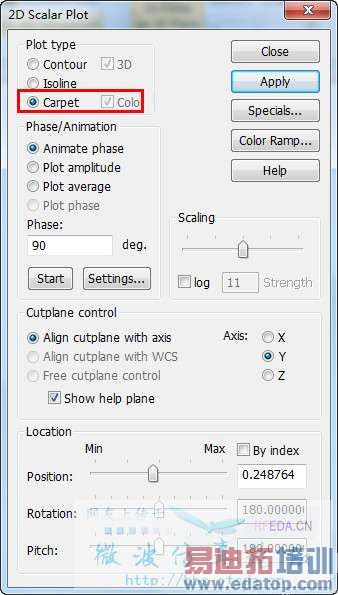

2.在彈出的界面中選中carpet，即可得到樓主需要的圖片

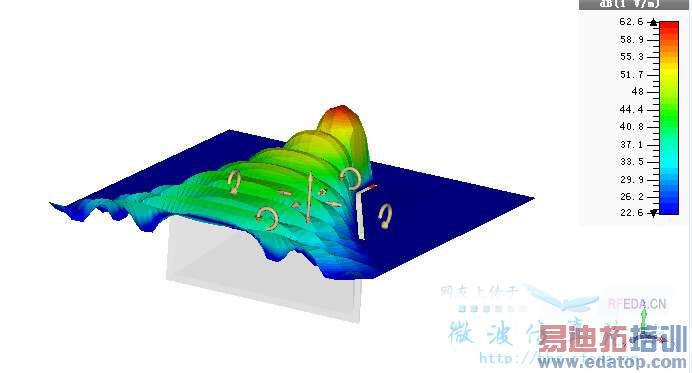

以喇叭天線為例子，得到的圖片如下：
我按你說的做的好像看到的只是一個面呢
什么叫只是一個面
因為單位的問題,后來我把單位改為dB就好了
