遠場輻射邊界設置的問題

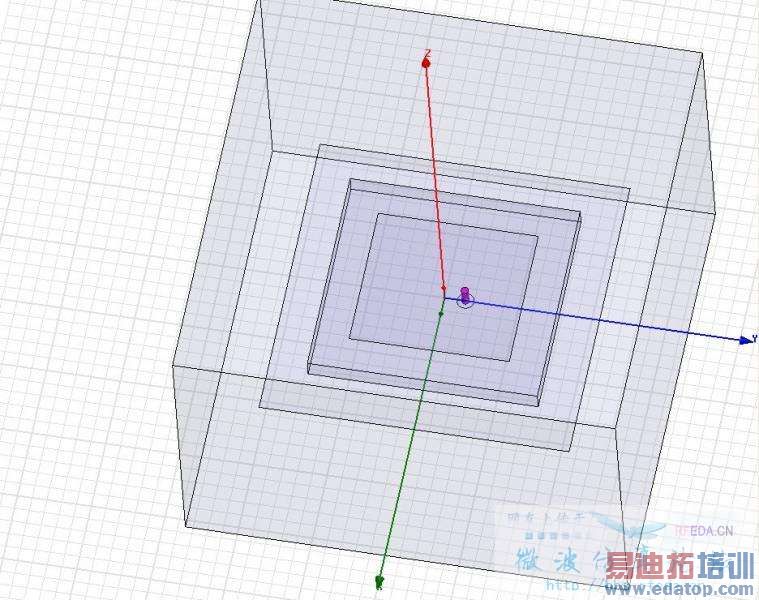

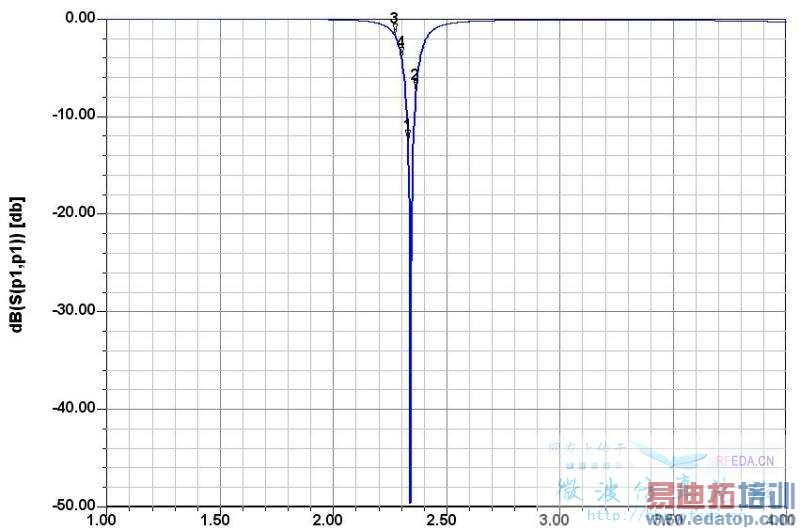

這是我設計的微帶藍牙貼片天線，同軸饋電，S11的圖形如下：

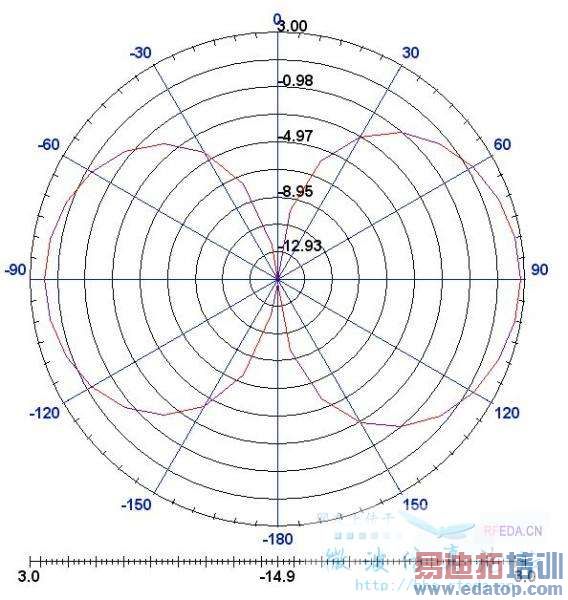

中心頻率為2.35G，與理想的2.45G有偏移。在2.35G時的VSWR為1.359.我認為阻抗匹配已經基本做好。 問題的關鍵就是方向圖，我設Phi:090,step:90;Theta:0180,step:10，結果根本看不到方向圖。而我設置Phi:0360,Theta:090,方向圖為： 現在我對這個模型的E.H面產生了疑惑，請大家跟我討論下，這個模型的E.H面應該是什么，問題是出在遠場輻射邊界設置呢，還是有可能的其他問題。

是CST仿真？

HFSS

是HFSS仿真的微帶藍牙貼片天線。大家幫我看下這個方向圖是怎么看的，謝謝。

Phi:090,step:90;Theta:0180,step:10
改成Phi:090,step:90;Theta:-180180,step:2Phi:090 代表e面和h面的方向圖

問題沒聽得太明白。看不到方向圖？一般看微帶就是PHI0PHI90，除非要看水平圓度

不好意思，是看不到3D的方向圖，2D的能看到

你用的是10版本 還是11

我用的是HFSS10

Phi:090,step:90;Theta:0180,step:10
的話看3D方向圖不是兩個單面么。。PHI只有0和90.。
