HFSS中直角的拐彎如何畫

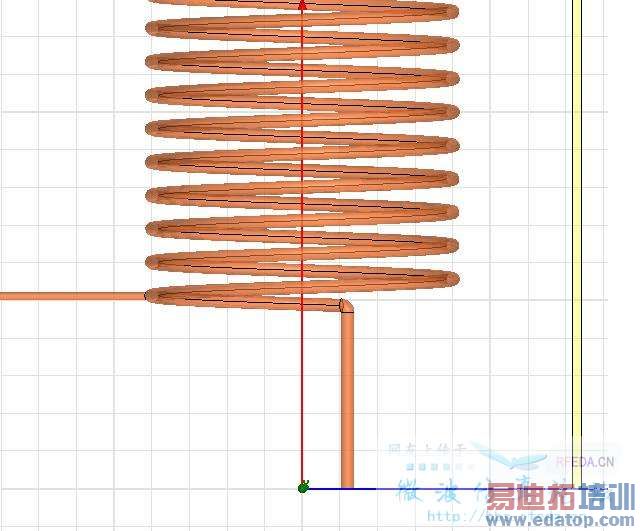

附件中，是腔體中的螺旋線，RT，直角的拐彎怎么畫？

用端面sweep一下就可以了吧

問題在于：path線難畫，因為螺旋線端面不是沿axis正規方向的。

問題在于：path線難畫，因為螺旋線端面不是沿axis正規方向的。

第一步畫出螺旋線圈，第二步畫出垂直的那個圓柱，算好坐標讓螺旋線和垂直圓柱相連正好缺少拐彎的彎頭；三：選中垂直線和螺旋線要相接的2個斷面，然后在菜單內找到 creat face from。 建立2個面，完成后默認為選擇著創建的那兩個面，然后在菜單中找到連接面得命令，不好說找不到命令，慢慢找就是了肯定有。
還有就是使用命令畫出螺旋線，是線不是實體記住，然后在需要拐彎處在畫出垂直線，再選擇畫好的線，合并線段，完成后在線的一端畫出一個圓面斷面，在選擇圓面和線，sweep path 就行了。goodluck

how nice u r.I will try.

嗯，可以了。哈哈

受教了 謝謝哈

好復雜啊！
。
