微帶3dB耦合器，為什么S13和S14不相等?
來源：edatop
更新時間：2024-09-28
閱讀：

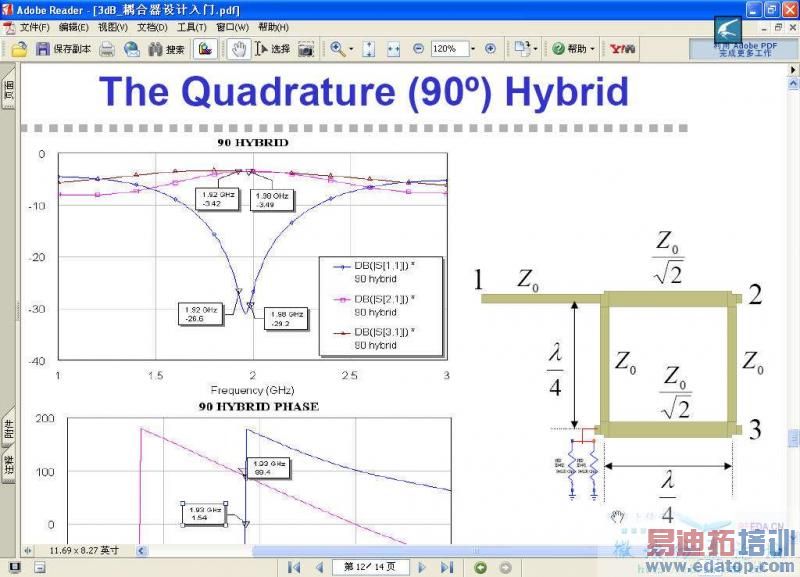

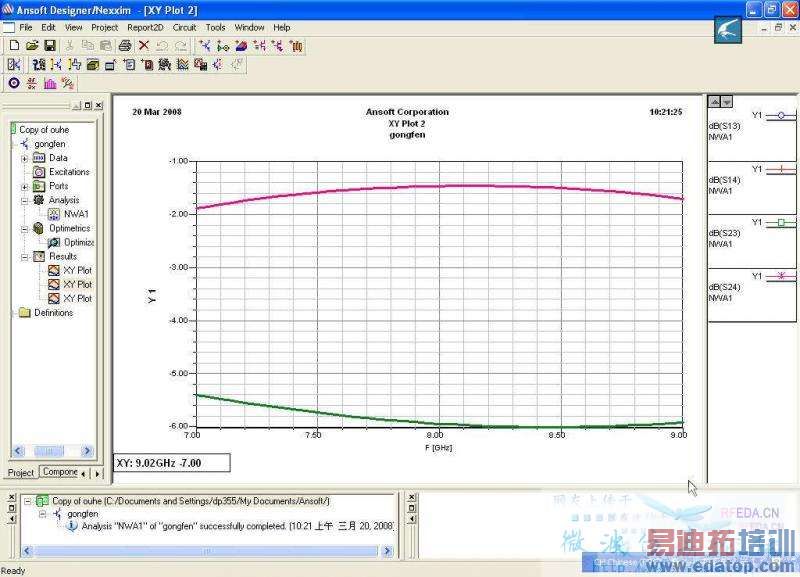

designer2.2設計了一個微帶3dB耦合器，用在中心頻率8.2GHz的耦合天線上，請教模型有何問題，為什么S13和S14不相等？上圖是文獻圖，下圖是我仿真結果圖
能給出S參數圖嗎？
你要實現全頻段的完全相等是很難的
branch line的結構理論上有25%的相對帶寬就不錯了
如果再有進一步的電路失配就更難說了
在你的結構中，對于端口1來說，端口3和端口4并不對稱，S13和S14一般來說應該是不相等的。
S13和S14照理論上就是不相等的
附圖S11，S22參數
？？？
看看吧
不知道怎么樣
我也遇到同樣問題，急需強人支援
