HFSS多個激勵的問題
來源：edatop
更新時間：2024-09-28
閱讀：
做腔體激勵，在底板上設置了三個不同位置電壓激勵源，仿真結束以后的我想看三個源的電場分布圖，類似fullbook里面magicT那樣，結果只能看到一個源的電場分布動態演示圖！
起初以為是電接觸不好，結果是分別用三個單獨的源都可以看到各自的分布圖，就是看不到三個一起的效果……
哪位大哥幫幫忙
將三個源的饋入功率均變為1W，
此時應該可以看三個在一起的效果
我想應該是沒有設置edit sourse那里吧,一般默認是第一個端口是輸入,其余的是輸出.

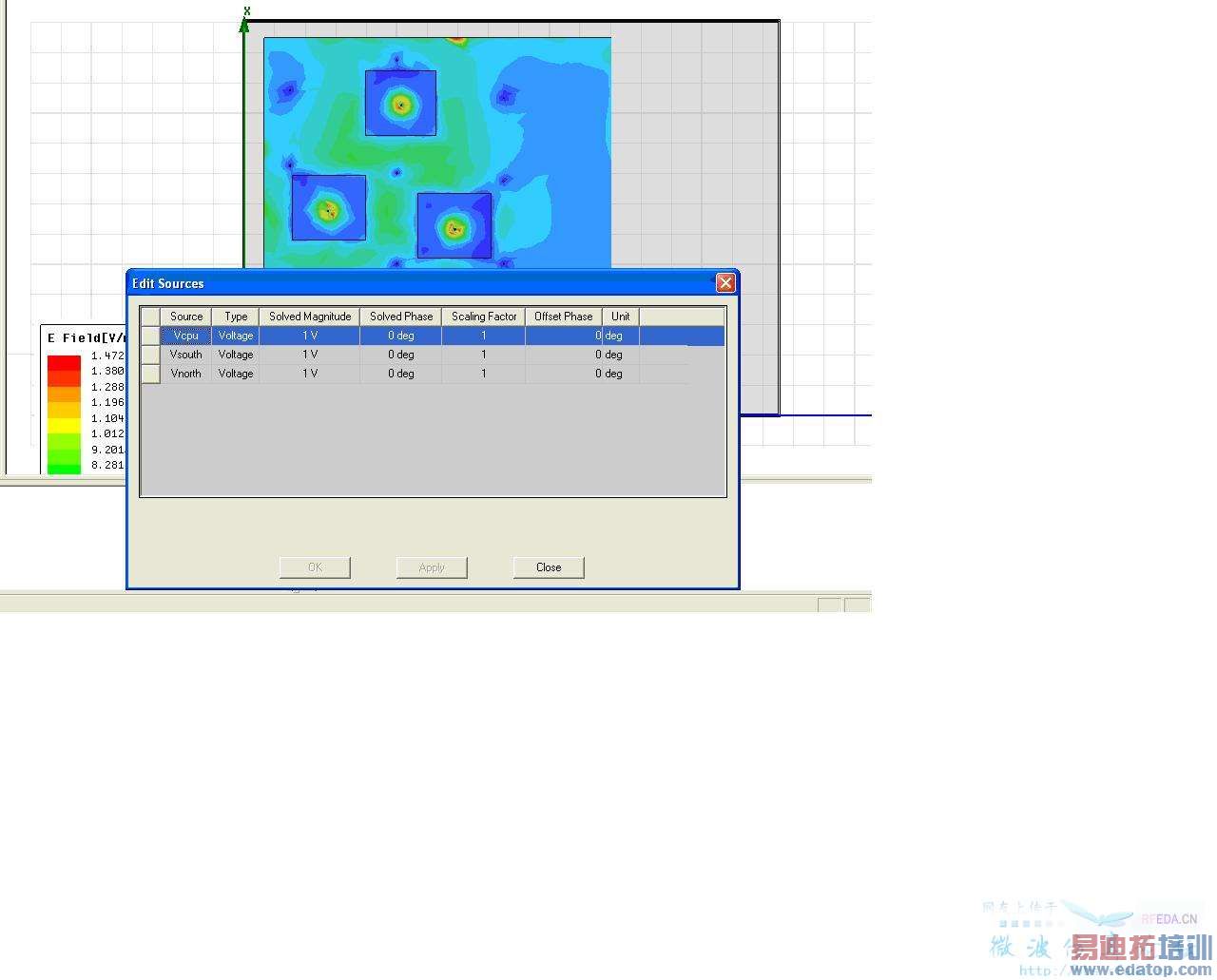

確實如樓上所說，要在HFSS>Fields>edit sources 里面設置的
在彈出的窗口里面把 scaling factor 下面都設置成1就是了
如圖所示
謝謝，今天還真幫上我忙了
