gps天線的仿真問題
來源：edatop
更新時間：2024-09-28
閱讀：
本人初學HFSS10，最近在做一個關于gps圓環微帶天線的天線，諧振頻率在1.575GHZ，在仿真中，諧振頻率正確，然而駐波比和帶寬則不符合要求，還有關于在看e h方向圖是phi和theta應該是怎么設置呢？在線等。急

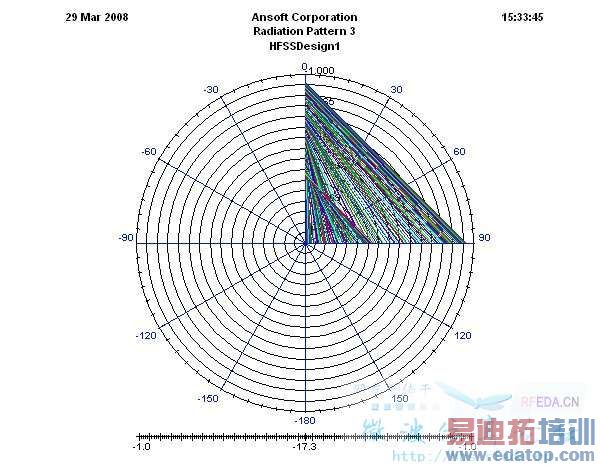

出現下面的方向圖，問題出現在什么地方，應該怎么該呢？
新手剛來，還沒有太多東西，否則統統奉上
1.575GHz單頻工作的GPS天線帶寬只要2MHz就行了啊，應該還是很容易滿足的
如果駐波不行調下饋電點的匹配

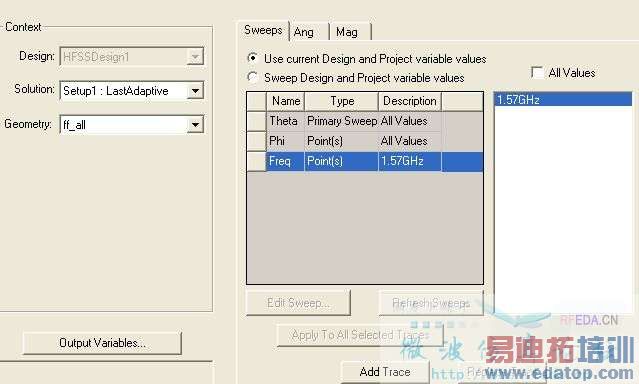

你畫方向圖的時候設置有問題
phi和theta肯定不能都選All Values吧
一般如果你天線最大輻射方向在z軸上，theta選All Values
phi取0度還是90度決定E面還是H面，具體看你天線怎么放置的
不要都all value，看看那個是要變化的，哪個是固定的度數。
我也在做GPS天線.啊能加我QQ:29292493
不能都選all value，要選一個參數是固定，另一個是all value
和我開始遇到的問題一樣，一般thete全選， phi選取一個值就可以
