如何從SMITH表里看出天線的阻抗呢?
來源：edatop
更新時間：2024-09-24
閱讀：
本人剛剛學HFSS部仿真,不知道 如何從SMITH表里看出天線的阻抗,大俠們能否幫我看一下我這個阻抗是不是接近50甌呢? 謝謝大家!

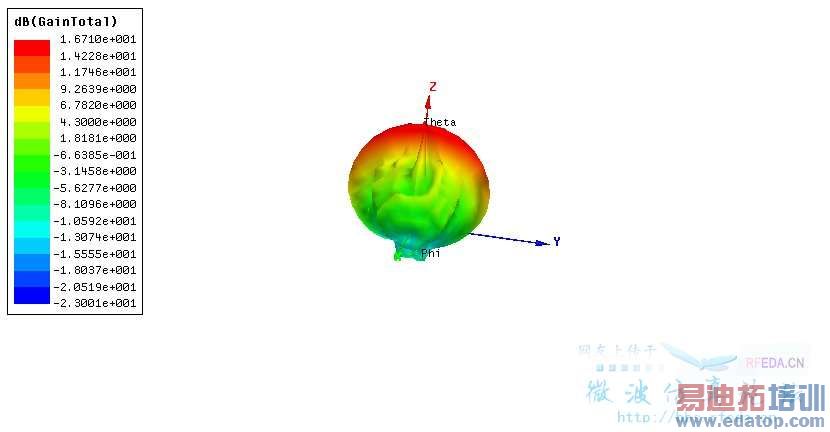

什么天線啊？增益這么高？

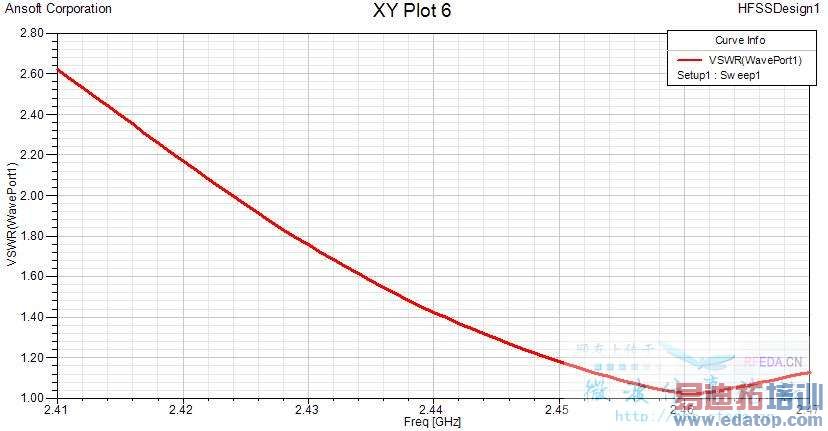

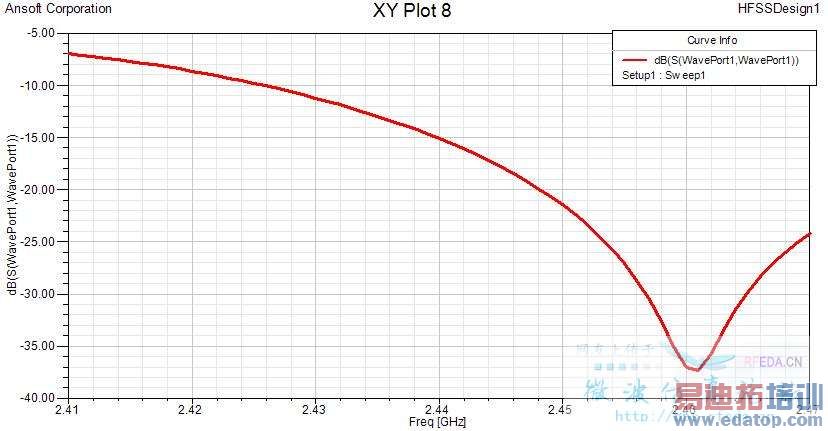

網友給的HFSS文件,自己嚇改的,駐波有點高,剛學HFSS,不會看SMITH,你會看么?

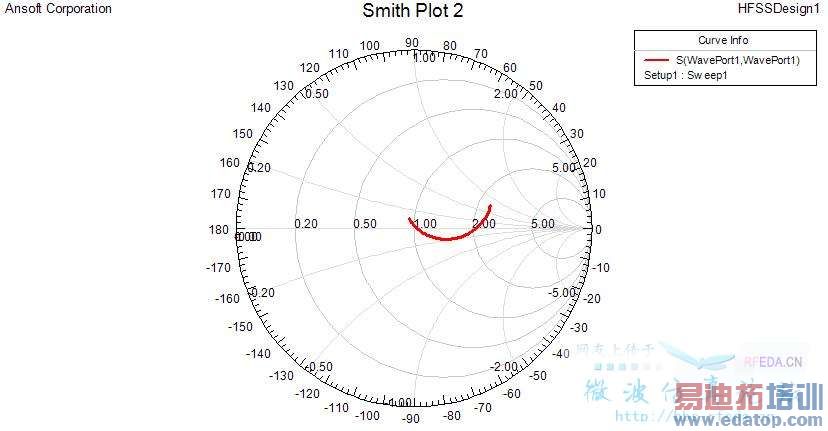

坐等大俠們幫我看SMITH表.
自己學一下smith chart這么難嗎？
Smtih圖給出的是歸一化阻抗（圖中實部開始時接近1，虛部接近為零），實際阻抗還得乘一個特征阻抗的（一般通信電纜是50歐姆左右），且一般是頻率的函數，至于如何讀圖建議你看看孔金瓦的《電磁波理論》一書或者其他電磁波的書籍，我以前也不會看Smith圖，現在可以基本看懂了，希望這個回答對你有幫助～
謝謝大哥指點,如何知道這紅線哪頭是實部,哪頭是虛部呢? HFSS11在SMITH里的阻抗 是不是要實部的阻抗值+虛部的阻抗值 呢? 謝謝大哥再指點一下?
讀經緯線，和中間實軸交點就是實部，和四圈角度交點就是虛部。
看看這個圖上有三個點的例子，應該就能看懂了
這個正解～
j 是不是指天線的特性阻抗呢? 比如天線的特性阻抗是50,那么J是不是50呢? 謝謝
