CST仿真超表面單元

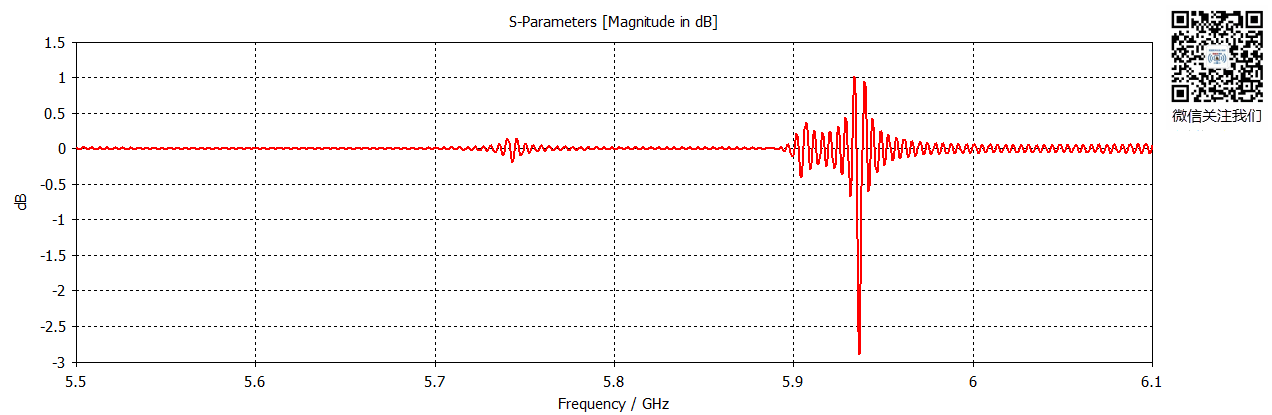

請問各位前輩，我想實現一個工作在5.8GHz的單元超表面。貼片的尺寸可以根據公式計算出來。介質基本的尺寸如何計算?要滿足怎樣的條件。我現在仿真出來的S參數很奇怪。

x y用unit cell

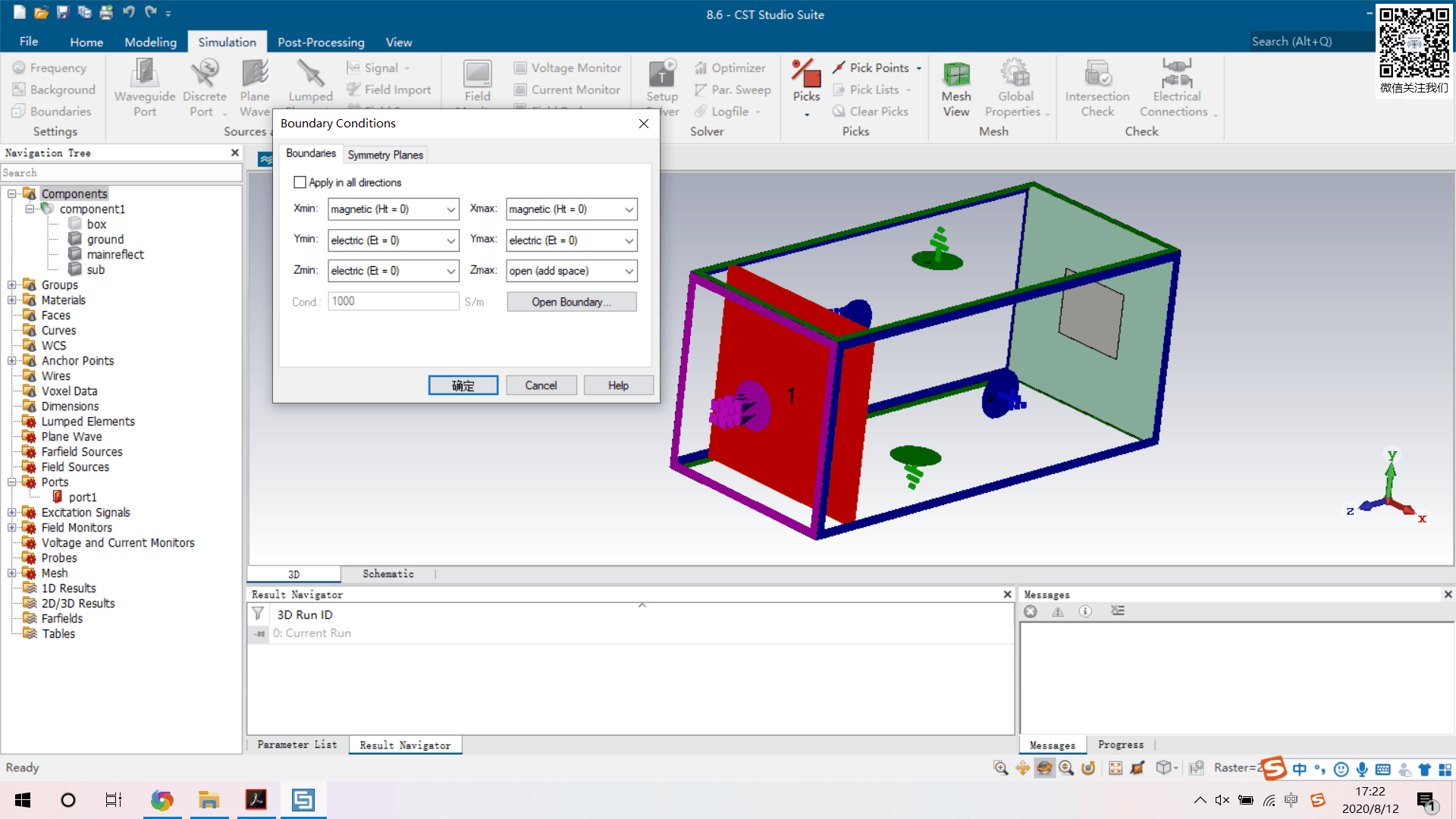

謝謝樓上的回復，但文獻上是我這種方式設定的。y軸PEC，x軸PMC。可是我按照文獻上說的步驟做，卻得不到正確的s參數。

現在我也在進行嘗試，發現使端口的尺寸小于邊界大小可以得到比較好的s參數。但這種方式只能用于單個設計，不能用于整體的設計。
