關于V段八木天線仿真問題求助各位CST資深工程師

---

個人感覺這種問題拿出來問有點不太好意思的，本來想直接詢問下老大00d44，內部私下里悄悄解決下就行了，結果被強烈建議發個帖子出來讓大家一塊參謀參謀，好吧，相應老大的號召，也相信在CST版塊里的各位牛人們，快點幫我看看這是什么問題吧?

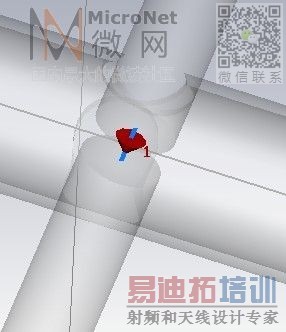

我想對一副工作在145MHz的八木天線進行仿真，采用的是離散端口饋電，首先請大家?guī)兔聪逻@個饋電有沒有問題：

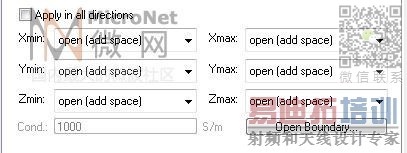

設定邊界條件為

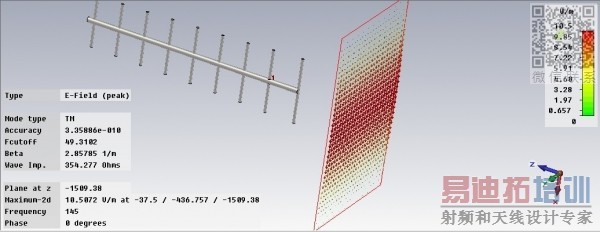

然后進行仿真，仿真后有出現這樣的狀態

好了，麻煩大家?guī)兔纯矗袥](méi)有哪里出現問題?個人感覺輻射方向反了，怎么從反射器哪里出來了?還是我對八木天線的認識一直有錯誤?
還有波瓣圖在CST里怎么看啊?
本人是CST方面菜鳥里的菜鳥，有很多問題如果問得不好請大家見諒~

邊界條件好像沒什么問題，本來打算給你演示下的，結果我機子上的CST啟動不了，所以只能看圖說下
八木天線建議小編看看相關的基本知識，在本站搜索下就有很多，我看你的幾個金屬棒好像都一樣長似的，感覺沒有起到引向的作用，饋電可以使用離散端口，也可以使用波導端口，但波導端口需要做個巴倫才行，三維方向圖，在你設置了遠場監視器之后，在導航樹的3D結果里就可以看到，剩下的你自己在摸索下

好的，多謝了，那個長度的確是不一樣的，只不過差別很小，看起來不是很明顯

都不是很懂。
