請問如何在CST中對一個區域內的電場求積分？

---

如題，請問如何在CST中對封閉的一定體積內的電場求積分?特別是做對體積和表面積的積分?

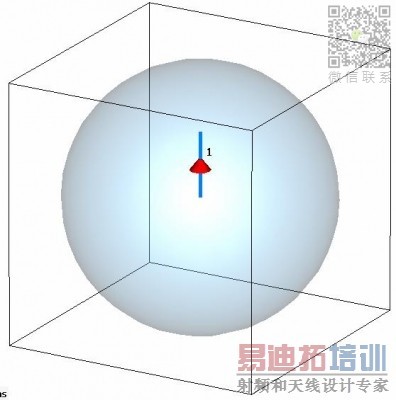

建立一個振子天線， 然后用一個真空球包住天線

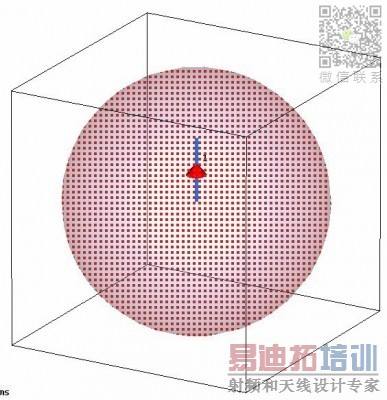

激活選面工具，快捷鍵f，選中這個球面，作為積分面

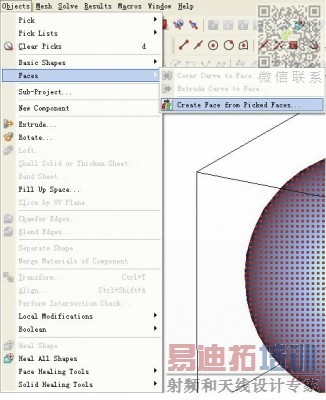

object-face-創建一個數據面，作為積分面用

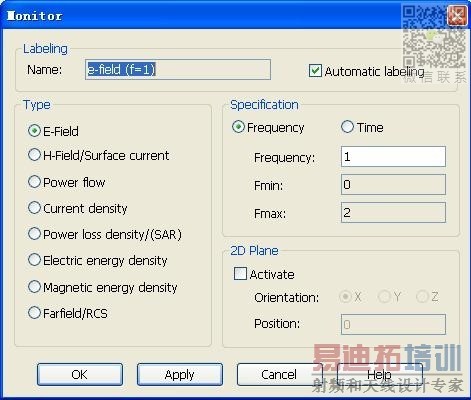

定義一個監視器，如需要對電場進行面積分，那就設置一個電場監視器

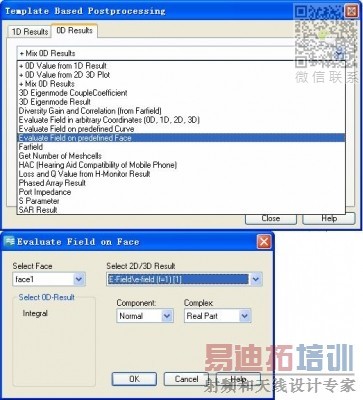

啟動求解器，求解完成后Shift+P打開后處理模板，如下圖所示，選擇積分面，需要積分的分量（如果你設置了H監視器，Power Density監視器都可以此類推），即可得到你們需要的對于場的面積分

忘了 最后點擊后處理模板中的Evaluate即可:19bb

好貼，有收獲。

學習了

這個必須一定堅決地要謝謝二樓的。呵呵，非常有收獲。
但是我的情況略有不同，我的結構不是完全封閉的表面，我只是想選擇一定的體積，將這個體積內的電場求積分。這樣的話應該怎么操作啊?

多謝，我學習到了，呵呵:27bb :29bb

照貓畫虎可以，建立半個真空的球，然后選中這個半球的圓表面-這時不就是選中一個不閉合的曲面嗎?
我想這樣應該可以解決你說的對于不封閉的球面積分的問題了
再有問題隨時上論壇交流啊 發現在最近CST板塊還不夠火熱啊

謝謝2樓 學到了東西

好貼，絕對滴！
以后要多看到這種帖子~
