CST與ADS協同仿真中，CST導出的天線模塊在ADS中的端口怎么設置才能有S參數結果？

---

可是我是說在ADS中啊，ADS中有一個端口是連接無源電路，然后無源電路連接CST模型的那個端口，我想看這兩個端口之間的損耗，現在沒法看，因為CST模型的那個端口跟ADS里的端口不一樣，不會產生S參數。不知道怎么解決? 難道我要用ADS中增加一個端口與CST模型的端口連接才可以?我試試

大家好，我在用CST和ADS協同仿真，模型的導入一切正常，但是有兩個問題不知怎么解決，希望高手給予指導。
1；從CST導出的模型文件是一個天線，本來是一個端口，但是不知道為什么在ADS里導入之后是個兩端口的封裝文件?
2：因為我需要知道整個電路的S參數，包括S11,S21，但是導入的天線模塊的端口怎么設置才能跟ADS中simulation中的端口一致，從而使得在ADS的仿真結果中出現S21呢?
不知道我有沒有講清楚自己的意思，希望得到指導，謝謝！

你從CST導出模型是怎么導的?
是導出的TOUCHSTONE還是Agilent ADS Compont?

后者。
兩個端口，應該是一個接地 ，一個與ADS中的饋源相接。 第二個問題呢?

兩個端口是一個接地 一個接ADS中的饋源。 這樣看來，是不是所有CST導出模塊的都是至少兩個端口呢?因為要有一個端口接地。

導出：就是在file----export里選最后一項Agilent ADS Compont就可以了。論壇上有上傳的資料，里面說的很詳細

你可以是下導成TOUCHSTONE的方式，然后再ADS中用DATA ITEM方式添加模型文件，然后路徑設成你導出的.SnP文件試試
另外，沒太明白你第二個問題，你想看S21，那不得要2個端口嗎?你在CST中的模型只有一個端口，怎么能看到S21呢?

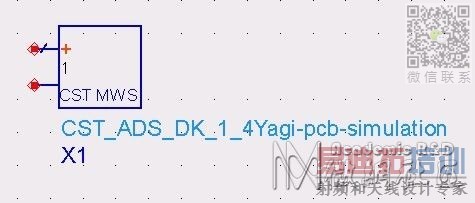

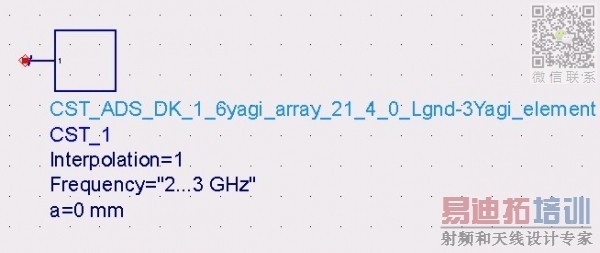

這是我兩次導出的CST文件，現在還沒有找出原因，為什么一個是兩端口，一個是一端口?
我想請問的是 1.、這兩個文件哪一個是正確的呢?
2、有沒有哪位高手有過這樣的經歷，知不知道為什么導出的會是兩個不同的結果?
還有要補充的是，對于一個端口的導出文件，我在ADS聯合仿真時S參數很不理想，是大于0的。
而兩端口的導出文件，結果則比較理想
急于求教，請高手指點，謝謝
