請問cst中極坐標看H面方向圖和E面方向圖時，theta和phi怎么設置

請問cst中極坐標
看H面方向圖和E面方向圖時，theta和phi怎么設置 ?最好那位高手能夠用圖形將的清楚點。選theta是0或90，phi5度或反之，是不是有兩個方向圖是一樣的切法?

這個和書上的講解類似，一個做變量，另一個做切面～

在看這個E面和H面方向圖的時候，是要根據你的模型場的設計來定的，是具體的Y-Z面還是X-Z面設置0度還是90度的切面圖。

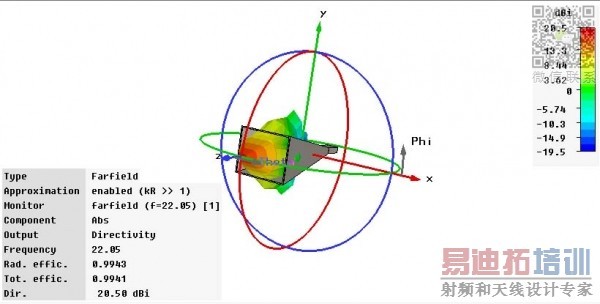

比如如下模型，選theta,phi選90，是YZ還是XZ的方形圖，是H面還是E面，如果選phi,theta選90度或0度，是YZ還是XZ的方形圖，是H面還是E面

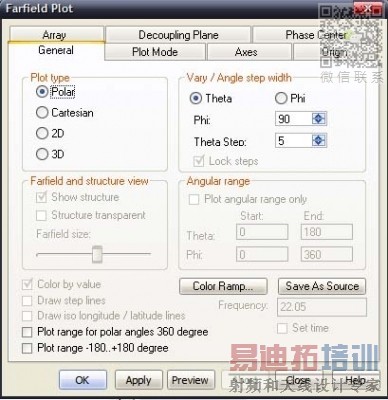

你只要搞清楚誰是變量，誰是常量就可以了，記住，上面的選則是變量，下面固定值是常量，比如你說的phi=90度，也就是YOZ面，phi=0度就是XOZ面
至于是E面，還是H面，取決于你的結構，以及結構所放的位置，如你的圖中的喇叭，其E場應該是phi=0度方向，及xoz面所得的就是E面方向圖，一般默認是這樣的，具體問題還是要跟你的結構，和位置有關系

老大和小編們都說了，我也就不羅嗦了

這個可以理解，但是選phi,phi就是變量，及theta選0度，是不是xoz面，theta選90度，就是yox面

不知道我的這個理解對不對，我就是當phi為變量的時候就分不清切面了，請00d44朋友指點一下

當phi為變量的時候就分不清切面了，請朋友們指點一下，嗚嗚，沒人理！

這個不難理解啊，當theta為固定量時，phi取一圈變量即【0~2pi】，其圖形為一錐面，錐角為2*theta，
如果phi固定量，theta為變量，得到的是一個垂直xoy面的平面

當phi是變量，theta選0度，是不是xoz面，theta選90度，就是yox面.我是不是太笨了，這個問題困擾了2年了，一直沒弄懂，真的謝謝大家的幫助！為了不麻煩大家翻頁，我把上面的圖形考下來

選擇xoz面，只需要theta從-180°~180°，phi=0°即可，你的那種做法好像構不成圖形，可以自己想想一下
分以下情況來看
xoz面：phi=0°，theta=-180°~180°
xoy面：theta=90°，phi=0°~360°
yoz面：phi=90°，theta=180°~180°
就這三個面，你按照這個設置就可以了，其實這個問題只是個變量和定量的旋轉構成圖形問題，需要一定的空間想象能力。不知道我上面的解釋，能明白，想清楚嘛?

xoy面：theta=90°，phi=0°~360°
拿這個例子來說明：
當theta=90°表明，你截取的圖形位于theta=90°的面上的一部分，這個時候，如果讓phi從0°~360°轉一圈，那么就能取遍theta=90°的面的所有部分，也就是構成了xoy面，其他的解釋類似

太謝謝了，就是有一種情況需要再確認一下，當phi是變量，theta選0度時切面怎么看?我用CST演示方向圖是一個圓。

我覺得應該是一個點才對

在極坐標系中表現是一個圓，可能就是點的放大，如果是你這樣認為，那我的想法就是對的了，多謝00d44的教導，謝謝！

今天才看到這個貼哈，講的非常清楚，這個問題想當初我也是看了很久才總結出的規律，看明白了就覺得簡單了
～
但是關于方向圖的問題，我還有一個，就是天線的E面和H面如何判斷?

E，H面要根據天線的結構形式來判斷了，其實E面就是電流的流向，比如對微帶形式的準八木天線，八木天線所在的平面就是E面，因為電流是在微帶平面上分布的，和其垂直的面就是H面了，其他類似~，波導結構 ，要看其場 了~

phi為變量的時候 theta設為90度不就行了嗎
