Buried Feed
圖4所示，是Coupled Feed的一種改良方式，利用多層板的架構來作能量的耦合。Buried Feed是把天線做在上層，傳輸線做在下層，同時使這二個部分達到最佳化。上層用較低的介電常數和較厚的板子來作以提高幅射，下層用較高的介電常數和較薄的板子來作以減少傳輸線幅射的產生，這是單層板所沒有的優點。但是因為結構較複雜，所以並沒有簡單的模型來模擬它。使用多層板有另一個好處即是可以增加頻寬，類似堆疊的結構，由於要對輸入阻抗作匹配，因此若使用transmission line或coaxial cable來作feed in，通常均是以不對稱的方式將能量耦合進去。這種不對稱的方式會產生higher order modes和cross-polarized radiation。為了避免這種情況的發生，我們會使用Buried Feed 或Slot Feed 的耦合方式來作feed in 的工作。
圖4
Slot Feed
圖5所示，是改良自Buried Feed的架構，在傳輸線和天線中間放上接地面，使二者有很好的隔離，再在接地面上切出一個slot，利用這個slot來耦合能量到天線上。但在接地面上切出一個slot，就像在傳輸線和天線之間又加入一個magnetic dipole，會產生一個虛偽的幅射。稱為虛偽幅射是因為它並不是我們想要得到的，因此，有必要使slot遠離平板天線的幅射邊，以減少虛偽幅射的產生，且應適當?shù)臎Q定slot的尺寸，以避免在平板天線的操作頻帶中，發生諧振而影響到正常的操作。
圖5
分析方法
Transmission-Line Model

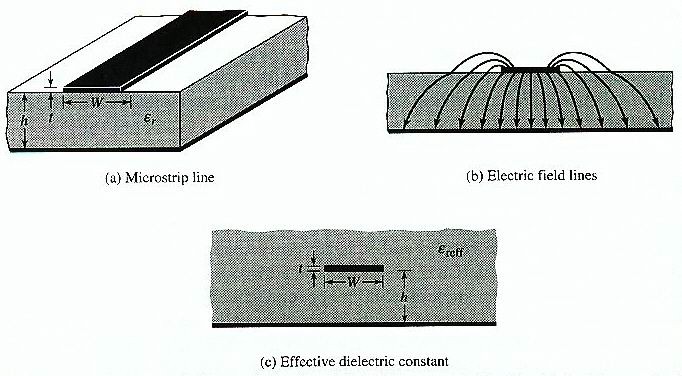

傳統的microstrip line如圖6所示，上下二個金屬面所看到的介質的介電常數不同，所以有不同的波速。若等效成一個均勻的介質來看，須引入一個有效的介電常數εeff。εeff和基板的介電常數、microstrip line的長度、寬度有關，其關係如式(1)。
-------------------------(1)
圖 6
