詳細解析無刷電機EMI整改！

來源：EMC容冠電磁更新時間：2024-07-21 閱讀：

01. 前言

由于無刷電機的安全可靠、效率高、噪聲低、壽命長等特點，其應用越來越廣泛，在諸如廚房電器、白色家電、智能家居、電機數碼、醫療設備、汽車等領域中都有它的身影。而無刷電機因為其電子開關驅動控制模式，難免會出現EMI問題。在比創達近期的眾多整改案例中，也出現較多的無刷電機類產品（包括風扇、風機、高速吹風筒）的EMI問題；

經過對產品特性的分析研究，結合經驗豐富的技術團隊技術指導、現場實踐，最終所有的產品均迅速通過現場測試，現將比創達技術團隊的部分案例分享如下：

PART 01 整改實例

如圖1、2所示，某應用在服務器上的散熱風扇產品（DC48V供電）的RE及CE測試均大幅度超標，CE最高超標42dB！RE最高超標30dB！


圖1 某電機產品CE測試超標數據

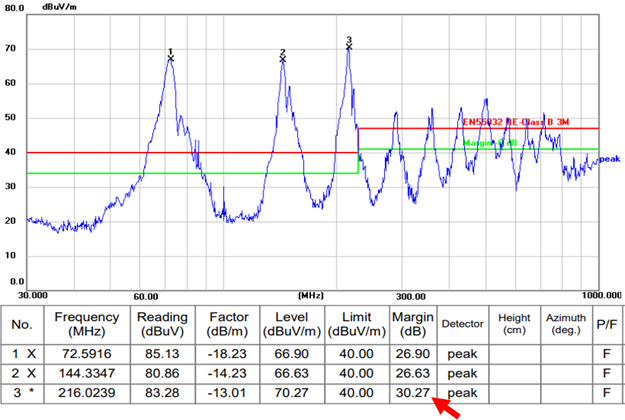

圖2 某電機產品RE測試超標數據

在分析了無刷電機的原理、鎖定了干擾源后，通過施加一些簡單的措施（見第2節的分析），就將整體的噪聲降低了幾十dB，保證了產品的發射強度相對標準限值有足夠的裕量（CE 9dB裕量，RE 4dB裕量），整改后結果如圖3、4：

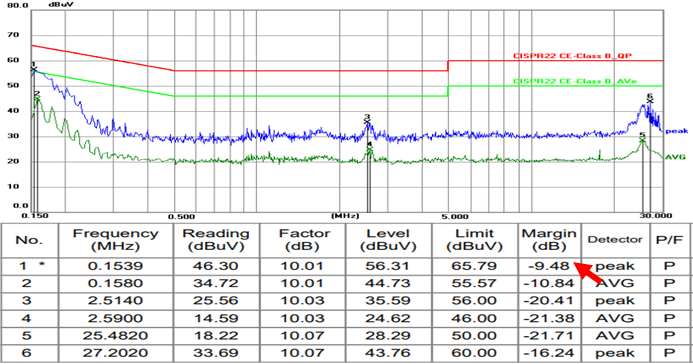

圖3 整改后的CE測試PASS數據

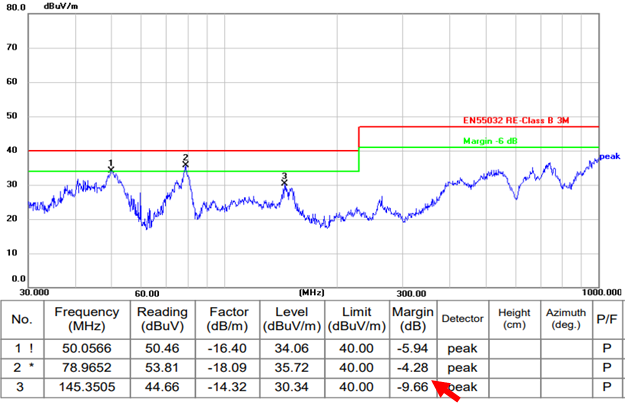

圖4 整改后的RE測試PASS數據

PART 02 無刷電機原理及其EMI噪聲源

相比有刷電機通過碳刷和換向器實現電流方向的變換，進而實現磁場方向的切換、保證線圈感生的磁場相對永磁體來說總是連續產生吸引或排斥作用，實現轉子線圈的連續轉動，無刷電機是通過不同組半導體開關的通斷（如PWM波輸入MOS管柵極、控制其開關）來改變線圈中的電流流向、切換線圈的磁場方向?qū)崿F(xiàn)對永磁轉子接力推拉旋轉。

如圖5，在某一時間，電控模塊的開關管Q1和Q5導通，電流流過線圈A組和B組；如圖6，因線圈的繞線方式不同，二者產生的磁場方向相反，對同一永磁轉子一組線圈產生推力、一組產生拉力，實現了2組線圈合力驅動永磁轉子的轉動。

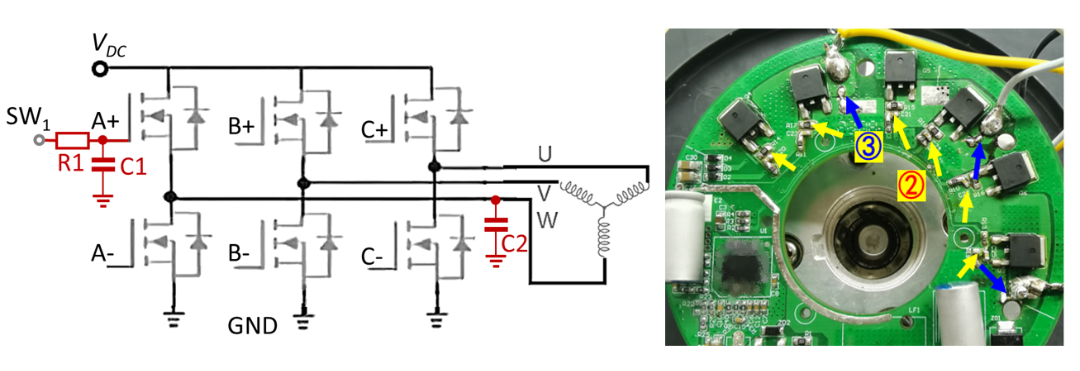

圖5 電機驅動模塊

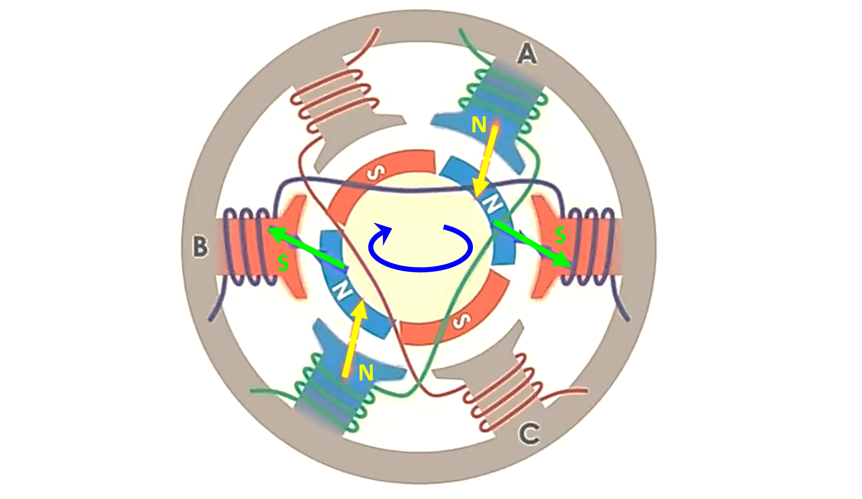

圖6 線圈定子推拉永磁轉子轉動示意

因此，不同于有刷電機的電刷與換向器的續斷接觸產生的電火花為較大噪聲來源，無刷電機的噪聲主要由電機控制驅動模塊、開關管的開關噪聲產生。另外，機器自身的電源模塊：AC-DC、DC-DC模塊也會產生較大噪聲。

通過現場分析產品的原理圖及PCBA，發現針對開關控制、驅動模塊易出問題的點或者可通過限流、濾波降低干擾的點，如開關管SW端、MOS管輸出端并無限流、濾波措施，或是濾波參數還有調整的空間；而電源DC-DC模塊的輸入端也無相應的抑制共模噪聲措施；現場通過近場掃描也確實能發現這兩塊的噪聲較大。

找到了源頭，接下來的處理措施也就簡單了，最終的整改措施包括：

1）DC輸入加CLC濾波（如圖7，C1=C2=22uF，L1為272共模電感：BWMF702P272P1A）；

2）MOS管柵極RC由75R/4.7nF改成110R/6.8nF；

3）三相驅動輸出對地加10nF電容濾波； 4）電機線纜靠近電機端繞磁環（BTRC02RH278）；
