電源傳導騷擾測試簡介（CE）

電源端傳導騷擾測試簡介

一、試驗?zāi)康?/p>

測量的電壓包括來自時基電路、視頻電路的窄帶騷擾，及諸如半導體開關器件、整流器件等產生的寬帶騷擾。要求使用V型人工電源網絡，定義受試設備電源端和參考地之間的高頻阻抗。網絡也提供合適的濾波器，隔離受試設備電路和電網中的無用RF電壓。

二、試驗標準依據

 GB9254、EN55032、EN55035、FCC Part15 Class A/Class B

《聲音和電視廣播接收機及有關設備無線電干擾特性限值和測量方法》

《信息技術設備的無線電騷擾限值和測量方法》

三、試驗標準限值

表1 : A級ITE電源端子傳導騷擾限值

表2 : B級ITE電源端子傳導騷擾限值

備注：

ITE分為A級和B級兩類：

B級ITE是指滿足B級騷擾限值的那類設備。它主要用于生活環境中可包括：

ü不在固定場所使用的設備，例如由內置電池供電的便攜式設備。

ü通過電信網絡供電的電信終端設備。

ü個人計算機及相連的輔助設備。

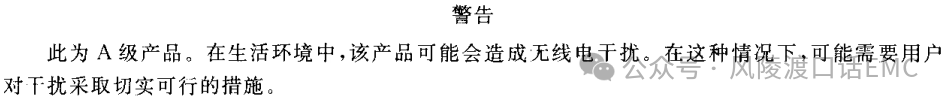

A級ITE是指滿足A級限值但不滿足B級限值要求的那類設備。對于這類設備不限值其銷售，但應在其有關的使用說明書中包含如下內容：

四、試驗條件說明

4.1、供電電源要求：

在LISN和供電電源之間插入一個合適的射頻濾波器，來抑制場強耦合來的環境噪聲，保證傳導騷擾測試的準確性、可重復性。在LISN供電電源與供電電網之間增加變頻電源，以隔離電網噪聲進入LISN，保證傳導騷擾測試結果的準確性、可重復性。所有測試設備供電電源與供電電網之間需做隔離處理，以保證傳導騷擾測試的可重現性。

4.2、測試場地要求：

傳導騷擾測試需在屏蔽室內進行，人工電源網絡（LISN）金屬外殼需直接連接到測量系統的參考地平面。

4.3、EMI接收機設備要求：

ü準峰值測量接收機應符合GB/T 6113.101-2008 第4章要求。

ü平均值測量接收機應符合GB/T 6113.101-2008 第6章要求，并具有GB/T 6113.101-2008 中6.2.1所要求的6dB帶寬。

ü峰值測量接收機應符合GB/T 6113.101-2008 第5章要求，并具有GB/T 6113.101-2008 中6.2.1所要求的6dB帶寬。

4.4、人工電源網絡（LISN）：

ü為了在端子電壓測量點上提供規定的高頻阻抗，并把被測電路和電網上的背景噪聲隔離開，需要使用人工電源網絡（AMN）。

ü電源端傳導騷擾測量需使用符合GB/T6113.102-2008中4.2和4.3項規定的V型人工電源網絡（50W/50μH、50W/50μH+5W）

4.5、環境電平要求：

試驗場地能區分來自被測產品的騷擾和環境噪聲，環境噪聲電平應比規定限值低6dB。

4.6、脈沖限幅器主要技術指標（ESH3-Z2）：

在開關被測產品時，人工電源網絡（AMN）會產生很強的的瞬態信號，有可能損壞接收機的RF輸入電路，脈沖限幅器ESH3-Z2能抑制這類瞬態信號，保護接收機。

主要技術指標：

ü頻率范圍：0～30MHz

ü插入損耗：10dB±0.3dB

ü特征阻抗：50?

4.7、試驗場景布置要求

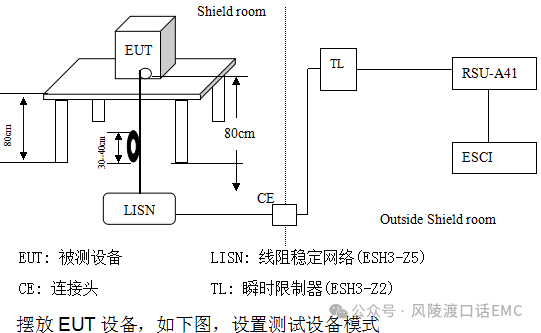

測試連接示意圖：

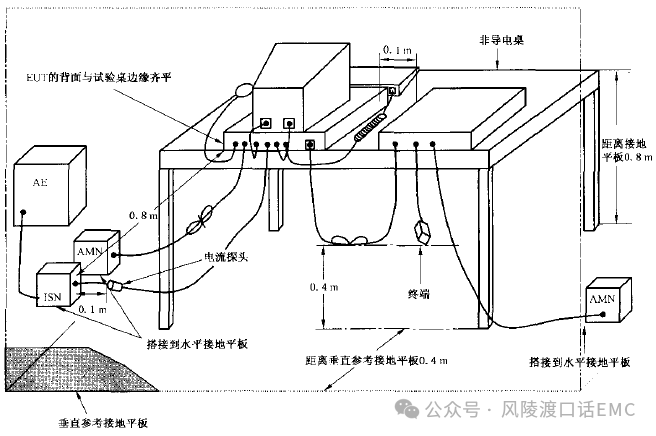

測試場景布置圖：

參照GB9254-2008 場地布置說明

五、LISN介紹 ：

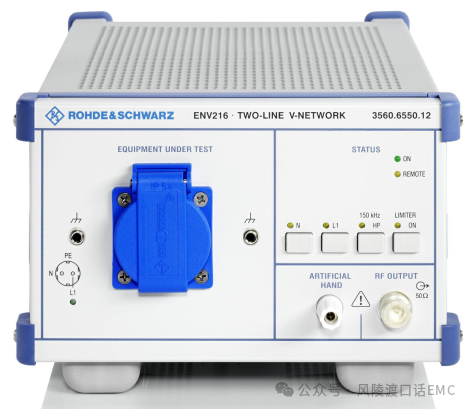

LISN是Line Impedance Stabilization Network的縮寫，即線性阻抗穩定網絡，也稱人工電源網絡，主要用于測量EUT沿電源線向電網發射的騷擾電壓。LISN在測試頻率范圍內給EUT提供一個穩定的阻抗，并將EUT與電網進行干擾隔離，使EUT產生的干擾耦合到測量接收機上。

5.1、LISN工作原理：

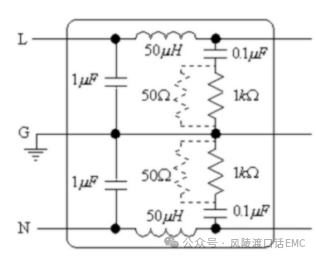

LISN內部簡化電路

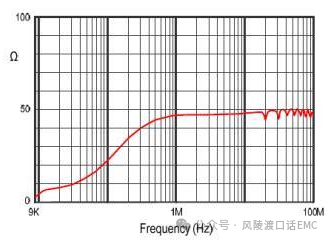

                       LISN阻抗圖

LISN的工作原理如下：

ü由1uF電容與50uH電感構成濾波器，其作用是防止供電電源干擾傳導到EUT，同時也防止EUT的干擾信號進入供電電源，從而起到隔離作用。

ü0.1uF電容用來隔離電源電壓而防止其加到測量端，對不同的干擾頻率選用不同的電容器，從而干擾信號能夠耦合到測量/信號端。

5.2、LISN的主要作用：

  LISN是測量EUT對電網傳導干擾電壓的輔助設備，它的主要作用有以下幾個方面：

ü為50Hz/60Hz市電提供通路 。

ü隔離EUT工作中產生的電磁騷擾進入電網。

ü將EUT產生的電磁騷擾信號耦合到測量接收機。

ü在測試頻率范圍提供穩定的阻抗。（50Ω）

5.3、LISN分類及參數要求：

根據測量目的不同，分為兩種基本類型：用于測量不對稱電壓的V型和對稱電壓△型。針對不同頻段，不同負載情況和電網情況，實際的LISN電路形式和種類很多，在GB6113標準的附錄F中已經給出一些典型電路的LISN。

ü50?/50uH+5? V型（使用于9KHz-150KHz）

ü50?/50uH+1? V型（使用于150KHz-100MHz）

ü50?/50uH V型（使用于150KHz-30MHz）

ü150? V型（使用于150KHz-30MHz）

ü150? Δ型（使用于150KHz-30MHz）

其它參數：

üLISN通流和AC/DC耐壓

ü電流負載能力和串聯電壓壓降（<95%）

ü某些產品標準要求在接地點插入1.6mH感抗。

ü接地阻抗：ANSIC63.4標準要求LISN接地電阻≦2.5m?

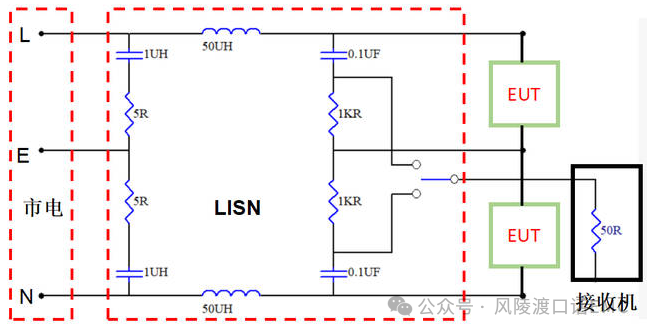

5.4、LISN電路連接原理框圖：

LISN測試電路連接圖示
