共模電感的差模分量

來源：風陵渡口話EMC 更新時間：2024-07-20 閱讀：

環型磁芯整個周長的截面積都是相等的，如果環形線圈沒有繞滿一周，或繞制不緊密，那么磁通就會從磁芯中泄漏出來。共模扼流圈有兩個繞組，這兩個繞組被設計成使它們所流過的電流沿磁芯傳導時方向相反，從而使磁場為0。芯體上的線圈一般不是雙線繞制，這樣兩個繞組之間就有相當大的間隙，自然就引起磁通“泄漏”，泄漏的磁通在芯體外部形成閉合回路，形成差模電感。因此，針對每個繞組而言，它產生的磁通會可以分成兩部分：

2通過磁芯耦合到鄰近繞組的磁通。由于兩個繞組所產生的該部分磁通總是大小相等方向相反，因此其總合為0，對自感沒有貢獻。

2沒有耦合到鄰近繞組的磁通，該磁通流經磁芯（繞組內部）并經空氣形成閉環，即漏磁通（差模電感）。

U形共模電感的差模分量

現有的U形系列共模電感，因其優良的繞制工藝、特殊的磁芯設計，使其差模電感可以做得更大，同時寄生電容較小，從而使 EMI 的抑制能力更強，這樣的優點使U形系列的共模電感廣泛應用于現有電源產品的 EMI 濾波線路中。

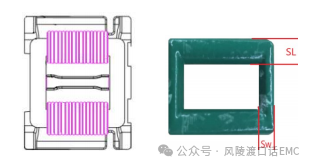

U形系列的漏感的形成，除了環形線圈沒有繞滿一周及繞制不緊密導致外，更重要的一個原因是磁芯的特殊尺寸設計造成。如上圖所示，磁芯的長與寬的截面積SL與SW 設計得不一樣，SL的面積會接近２倍的 SW 的面積，當經過SL磁芯的磁力線要通過 SW時，因截面積減小，磁路變窄，磁阻變大，導致有一部分的磁力線無法通過SW在磁芯中形成閉合，從而通過空氣形成閉合磁力線，導致的漏感的增加，如下圖所示：

U形共模電感差模分量計算

共模電感的差模分量公式如下：

Lair_core 為空氣芯電感量；ueff 為棒狀電感（半個磁環）的等效相對磁導率，是一個與磁芯相對磁導率有關的參數，差模電感的等效相對磁導率是一個只跟磁芯幾何參數有關的量。
