EMC調試工具（六）：吸波材料

來源：風陵渡口話EMC 更新時間：2024-07-20 閱讀：

圖1：片狀吸波材料

吸波材料是指材料可吸收、衰減空間入射的電磁波能量，并減少或消除反射的電磁波的一類功能材料。與所有復合材料一樣，吸波復合材料同樣也是由基體材料和功能體組成。

工程應用上除要求在較寬帶寬內對電磁波具有高吸收率，還要求材料具備重量輕、耐高溫、耐高濕、抗腐饋等性能。

01、吸波材料工作原理

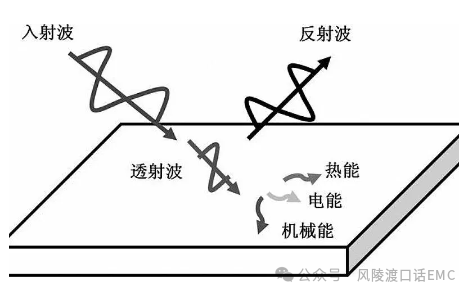

圖2：吸波材料工作原理

吸波材料能以絕緣損耗、磁損耗、阻抗損耗方式吸收或者大幅度減弱接收到來自其他電子設備發射的電磁波能量，在材料的結構內反射、散射或者透射，使電磁波的能量發生衰減并轉換成熱能或其他形式的能量，從而減少電磁波的干擾。吸波材料需滿足兩個要求：一是要減少電磁波發生表面反射；二是實現最大程度上的衰減，都與材料的電磁性能相關。

電磁波入射到材料上時，能盡可能不反射而最大限度地進入材料內部，即要求材料需滿足阻抗匹配。進入材料內的電磁波能迅速地幾乎全部衰減掉，即要求材料滿足電磁損耗，電磁損耗包括：電阻損耗、介電損耗及磁損耗。

02、吸波材料分類

按材料成型工藝和承載能力分類

吸波材料可分為涂敷吸波材料、結構型吸波材料。

涂敷型：吸收劑和粘合劑混合后涂敷于目標表面，主要有鐵氧體吸收材料、金屬微粉吸收材料、多晶鐵纖維吸收材料。
結構型：將吸收劑分散在特種纖維增強的結構材料中所形成的結構復合材料。承載+吸收電磁波,常用纖維有玻纖、碳纖、碳化硅纖維。

按吸波原理分類

吸波材料可分為干涉型、吸收型。吸收型吸波材料：是本身對電磁波進行吸收損耗，基本類型有復磁導率與復介電常數相等的吸收體，阻抗?jié)u變“寬頻”吸收體和衰減表面電流的薄層吸收體。干涉型吸波材料：則是利用吸波層表面和底層兩列反射波的振幅相等相位相反進行干涉相消。

根據損耗機理分類

根據吸波機理的不同，吸波材料主要可分為電損耗型，介電損耗型和磁損耗型。

電阻損耗是指電磁波在材料里感應產生電流，電流在材料內部傳輸受阻而轉化為內能，當電導率越大時，電場引起的電流和磁場引起的渦流越大，越有利電磁能轉變?yōu)闊崮堋?/p>

【重要知識點】

渦流：塊狀導體在變化的磁場中或在磁場中運動時產生的在導體內自成閉合回路的感應電流叫渦電流，簡稱渦流。

圖3：渦流電流產生機理

介質損耗是指電介質分子的極化需要一定的時間，而在交變電場的作用下，當這種極化落后于外電場的頻率時，便產生了極化的滯后，從而產生介電損耗。

【重要知識點】：

在外電場的作用下，介質的質點正負電荷重心分離，使其轉變?yōu)榕紭O子的過程，陶瓷對應是電子極化，離子結構的物質對應的是離子極化，有機物質對應的是取向極化，結構不均勻的材料對應的界面極化。

磁損耗是指磁性材料在磁化過程和反磁化過程中有一部分能量不可逆地轉變?yōu)闊崮芩鶕p耗的能量稱為磁損耗，磁損耗包括：磁滯損耗、渦流損耗、剩余損耗。磁滯損耗：磁化過程中克服矯頑力所消耗的能量；渦流損耗：同時兼具電阻損耗和磁損耗；剩余損耗：除渦流和磁滯損耗以外的其他所有損耗。

按吸波材料應用階段分類

按吸波材料應用階段分為傳統吸波材料、新型吸波材料。傳統吸波材料如：鐵氧體、鈦酸鋇、石墨、碳化硅、導電纖維等屬于傳統吸波材料，其中鐵氧體吸波材料和金屬粉吸波材料研究和應用比較多，性能也較好。

新型吸波材料包括納米材料、手性材料、導電高聚物、多晶鐵纖維及電路模擬吸波材料等，它們具有不同于傳統吸波材料的吸波機理，其中納米材料和多晶鐵纖維是眾多新型吸波材料中性能最好的兩種。

按材料分類

根據使用材料的不同可分為：鐵氧體吸波材料、金屬微粉吸波材料、多晶鐵纖維吸波材料、納米吸波材料、吸波結構復合材料、等離子吸波材料。

鐵氧體吸波材料是一種復合介質材料，對電磁波的吸收既有介電特性方面的極化效應，又有磁損耗效應，具有吸收率高、涂層薄和頻帶寬等優點被廣泛應用于各個領域。

金屬微粉吸波材料，通常所指的金屬微粉的粒度為0.5-20μm，金屬微粉吸波材料具有居里溫度高，溫度穩定性好，在磁性材料中有著磁化強度高、微波磁導率較大、介電常數較高等優點，因此在吸波材料領域得到廣泛應用。主要是通過磁滯損耗、渦流損耗等方式吸收電磁波，目前主要使用金屬微粉的尺寸通常是1-10μm。

多晶鐵纖維吸波材料的吸波機理是渦流損耗和磁滯損耗，它還是一種良導體，具有較強的介電損耗吸收性能，在外界交變電場的作用下，纖維內的電子產生振動，將電磁能部分轉化為熱能。多晶鐵纖維具有獨特的形狀各向異性，可以在很寬的頻帶內實現高吸收，質量比傳統的金屬微粉材料減輕40%-60%，克服了大多磁性材料的嚴重缺陷。多晶鐵纖維吸波材料具有重量輕、面密度小（1.5-2kg/㎡）、頻帶寬(4-18GHz)的優點，并且可以通過調節纖維的長度、直徑、排列方式、分散劑的含量等調節材料的電磁參數。

納米吸波材料是指材料尺寸為納米級（1-100nm）,納米材料獨特的結構使其具有隧道效應、量子效應、小尺寸效應和界面效應等特點，將納米材料作為吸收劑制成涂料，不僅能很好地吸收電磁波，而且涂層薄、吸收頻帶寬。

吸波結構復合材料是把吸波材料與樹脂泡沫膠纖維混合成剛性結構材料，最常用的是碳纖維和碳化硅纖維復合材料。

等離子體吸波材料吸收帶寬為3MHz-300GHz，不需要改變外觀，價格便宜，維修方便，具有極高的潛在應用價值，已成為未來隱身技術的發展趨勢。

按形狀分類

根據形狀可分為尖劈形、單層平面形、多層平面形、涂層形、結構形。

尖劈形主要由聚氨酯泡沫型、無紡布難燃型、硅酸鹽板金屬膜組裝型等，吸收體長度與頻率成反比，尖劈形吸波材料一般應用于電波暗室。

圖4：電波暗室用吸收尖劈

單層平板形是最早研制的吸收體，后來制成的吸收體都是直接貼在金屬屏蔽層上，其厚度薄，重量輕，但工作頻率范圍較窄。

雙層或多層平板形可在很寬的工作頻率范圍內工作，且可制成任意形狀，將鐵氧體和金屬短纖維均勻分散在合適的有機高分子樹脂中制成復合材料，工作頻帶可拓寬40%-50%，其缺點是厚度大、工藝復雜、成本較高。

涂層形采用復合材料，主要應用在飛行器上，如鋰鎘鐵氧體涂層厚度為2.5mm-5mm時，在厘米波段，可衰減8.5dB，尖晶石鐵氧體涂層厚度為2.5mm時，在9GHz可衰減24dB，鐵氧體加氯丁膠涂層厚度為1.7mm-2.5mm時，在5GHz-10GHz衰減達30dB左右。

結構形將吸波材料摻入工程塑膠料使其既具有吸收特性，又具有載荷能力，是吸波材料發展的方向，為進一步提高吸波材料的性能，國外還發展了幾種形狀組合的復雜形。

03、吸波材料的應用領域

吸波材料用于消費電子產品主控芯片噪聲吸收

高度集成的半導體芯片，工作于高速高頻模式下，產生大量的高頻噪聲，通過芯片的本體和管腳向外輻射，使用吸波材料貼附于芯片本體以及引腳處可以有效吸收其高頻噪聲。

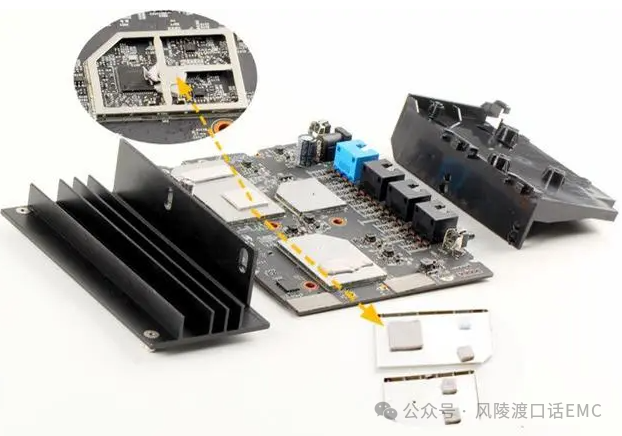

圖5：吸波材料貼附于半導體芯片

吸波材料用于射頻電路屏蔽罩腔體振蕩吸收

屏蔽罩常用于解決空間輻射問題，有時增加屏蔽罩后能解決部分頻點的噪聲輻射問題，卻又引發其它頻點的噪聲輻射問題。其主要原因是屏蔽罩引發的腔體振蕩，將噪聲從縫隙輻射發射出去。在屏蔽罩內壁增加吸波材料，可以吸收在屏蔽罩內壁產生的電磁波，避免其在腔體內反復反射，導致的腔體振蕩。

圖6：吸波材料貼附于金屬屏蔽罩腔體內

吸波材料用于PC產品高頻噪聲吸收

PC產品的CPU芯片、DDR芯片、SSD硬盤等高頻高速模塊電路，工作時產生的高頻噪聲在沒有良好屏蔽的情況下，則很容易向空間發射噪聲，增加吸波材料可以很好的吸收高頻噪聲干擾，順利通過輻射發射。

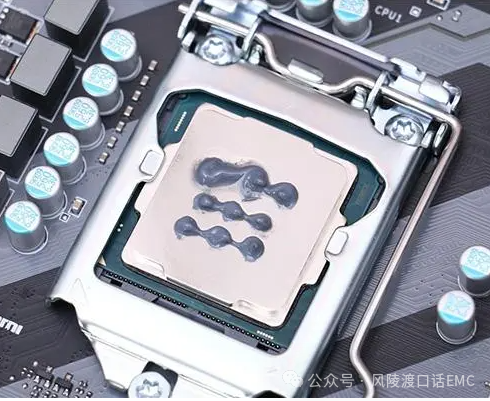

圖7：吸波材料貼附于CPU/DDR/SSD模組上

吸波材料貼附于PCB布線上吸收布線高頻噪聲

PCB Layout將時鐘信號、高速時鐘信號、高速數據信號、敏感信號、弱信號等放置在表層（頂層或者底層）時，由于參考平面完整性設計的原因很容易將時鐘信號基頻與高次諧波噪聲、高速數據噪聲，通過PCB布線形成天線向外輻射發射出去。在PCB Layout布線的對應位置增加吸波材料，是解決其輻射發射的有效方法之一

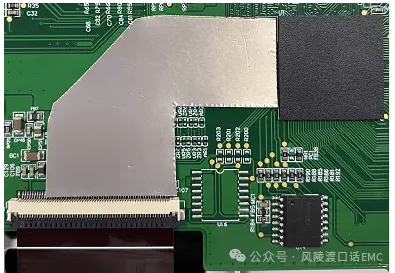

圖28：吸波材料貼附于PCB布線上

04、吸波材料的主要參數指標

4.1、吸波材料有關技術術語

復數磁導率（μ=μ'-μ"）

復數磁導率是物質在交變磁場的作用下，交變磁感應強度與磁場強度的比值。這個概念在物理學中非常重要，特別是在處理磁性材料的高頻特性時。復數磁導率由實部和虛部表示材料中磁能的損耗程度，也稱為非彈性或吸收分量。

μ'表示材料在磁場作用下磁化程度的變量；μ"表示在外加磁場的作用下，材料磁偶矩產生移動引起的損耗。

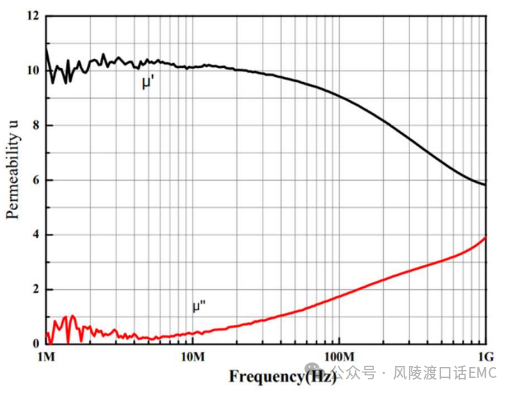

圖9：吸波材料復磁導率曲線

復介電常數（ε=ε'-ε"）

復介電常數包含實部與虛部，實部表示介質對電場的響應能力，虛部則描述了介質在高頻電場下的能量損耗，虛部的存在是由于材料內部的各種轉向極化跟不上外高頻電場變化而引起的各種弛豫極化所致，代表著材料的損耗項，能量損耗稱為介質損耗，其值可以有用tanδ(損耗角)來表示。

ε'表示材料在電場作用下極化程度的變量ε"表示在外加電場的作用下，材料電偶矩產生移動引起的損耗。

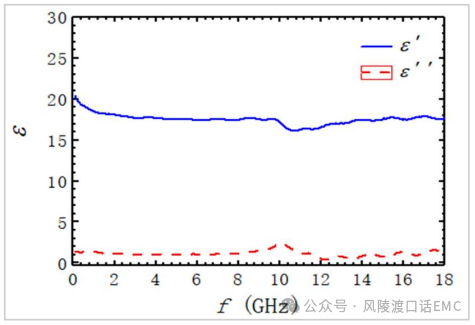

圖10：復介電常數曲線

4.2、吸收材料的技術參數

吸波材料主要技術參數包括：有效吸收寬度、反射損耗、屏蔽效能、厚度、粘性。

反射損耗RL (Reflection Loss)

反射損耗是用來表征吸波材料的吸波性能的指標，表示材料對固定頻率電磁波的損耗能力，反射損耗越小，意味著吸波材料的吸收電磁波的能力越強。吸波材料的反射損耗與吸波材料的厚度與被吸收噪聲信號波長的比值密切相關。

其中R是反射損耗，t是吸波材料厚度，λ是被吸收信號頻率的波長，隨著吸波材料厚度與波長比值增加，其吸波性能得到了顯著的提高。

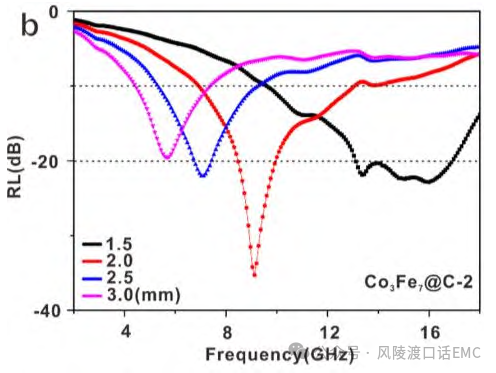

圖11：吸波材料反射損耗曲線

有效吸收寬度

RL＜-10dB的頻率寬度，也叫有效吸收寬度，代表能夠吸收90%能量電磁波的頻率范圍，單位GHz，圖31為典型的吸波材料性能曲線，代表材料在某一固定厚度，反射損耗隨頻率的變化而變化的情況，一般來講曲線越靠下（即縱坐標越小），有效吸收寬度越寬，材料的吸波性能越好，曲線與-10dB線圍成的面積越大（圖中陰影部分），吸波性能越好。

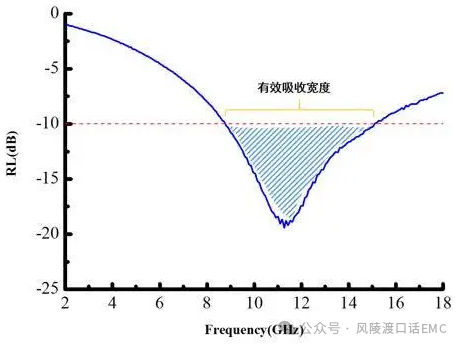

圖32：吸波材料有效吸波帶寬

4.3、其它影響吸波材料性能的因素

吸波材料的厚度

吸波材料的厚度也是影響其性能的重要參數，一般來說，吸波材料的厚度越大，吸波性能越好，但是在實際應用中，由于空間和重量的限制，需要在吸波材料的厚度和性能之間進行權衡，選擇合適的厚度以滿足實際需求。

吸波材料的溫度

吸波材料的工作溫度范圍也是一個重要的參數，不同的應用場景對吸波材料的工作溫度范圍有著不同的要求，選擇吸波材料時需要考慮其能夠適應的工作溫度范圍，以確保其在實際應用中能夠穩定可靠地發揮吸收作用。

吸波材料的耐候性與耐腐蝕性

吸波材料的耐候性和耐腐蝕性也是需要考慮的重要參數，應用于日曬、雨淋、化學等特殊環境下，需要具有較好的耐候性和耐腐性，以保證其長期穩定地發揮吸波作用。

吸波材料的生產工藝

吸波材料的制備工藝和成本也是需要綜合考慮的因素，不同的制備工藝會影響吸波材料的性能和成本，需要在性能和成本之間進行平衡，選擇合適的制備工藝以滿足實際需求。

05、吸波材料的測試

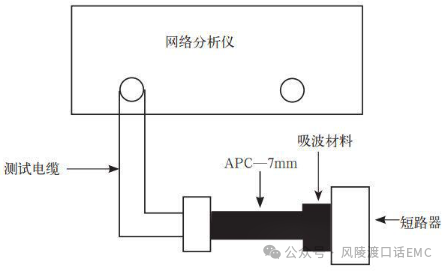

吸波材料性能的測量有直接測量法和間接測量法，直接測量法是指直接測量反射率或只需要做簡單的運算就可以由測試的數據計算出反射率的方法。直接測量法包含：弓形法、同軸法以及RCS測試法等。

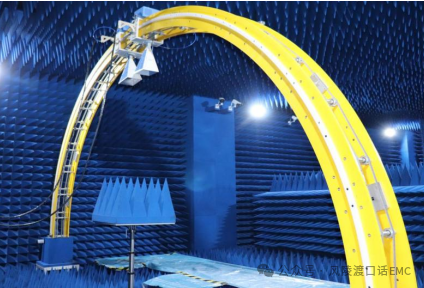

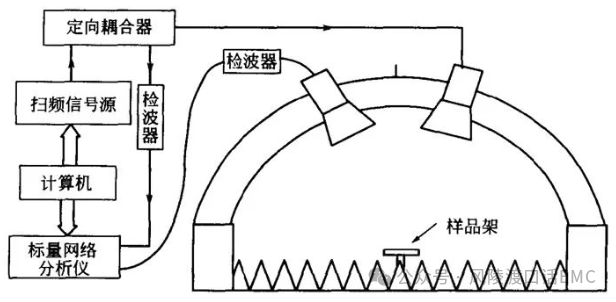

圖13：吸波材料性能測試方法：弓形法測試連接圖

弓形法（GJB2038A-2011標準）

弓形法主要是通過弓形裝置和信號源、網絡分析儀等設備組成的測試系統，分別測量樣品臺上放置的標準樣品和試驗樣品時，入射電磁波經標準樣品或試驗樣品反射回的電磁波的功率來計算材料吸波性能。
