基于網絡分析儀提高低噪聲放大器（LNA）的測量精度

　　3)校準時中頻帶寬值較大

　　由于校準是為了獲得網絡分析儀的系統誤差，因此校準時，中頻帶寬建議設置為100Hz,完成校準后，為了提高測試速度，可以把中頻帶寬提高到10kHz或1kHz，這樣的改變并不會明顯改變校準的狀態和影響測試結果。

　　解決上面三個問題后，重新進行校準和測量，測量結果如圖9所示，可以看出抖動和毛刺現象不見了，測量結果比較理想。

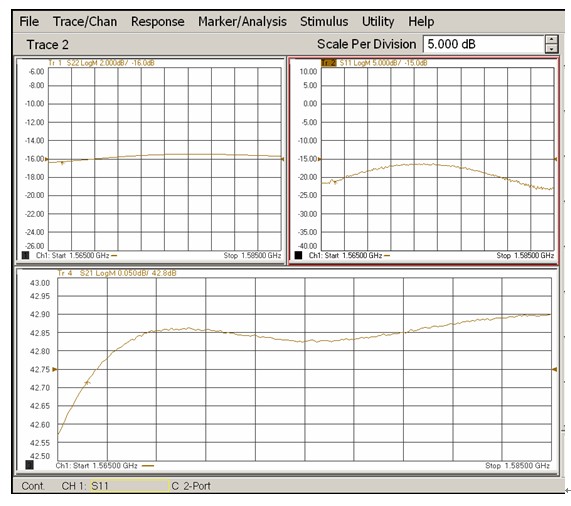

 圖9 優化后測量結果

       6.總結　　

       現代的LNA設計指標越來越好，優異的LNA性能對傳統的參數測量方法提出了很大挑戰，但是通過合理地設置網絡分析儀以及優化校準過程，可以獲得較高的測量精度。【微波EDA網】
