HFSS仿真2×2 線極化矩形微帶貼片天線陣

    設計2組完全相同的2×1 側饋貼片天線陣連接，一般陣列之間的距離為0.75λ~0.8λ。經過多次仿真，兩陣元間的距離為44mm。

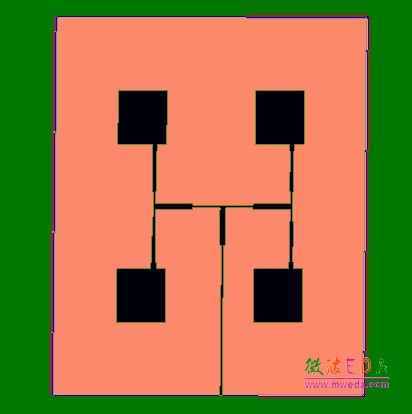

    3.1  2×2 貼片天線陣的設計模型

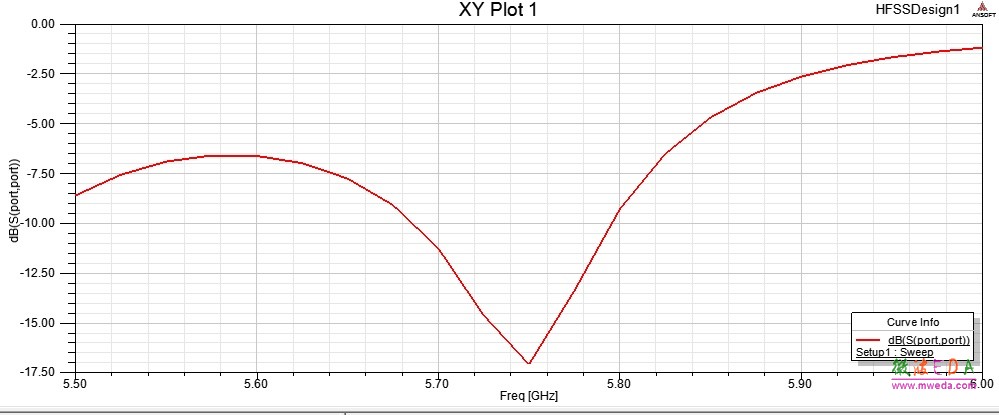

    3.2 S11 仿真結果

    可以看到，天線的諧振頻率為5.75GHz，反射系數為-17dB。結果表明，反射系數S11 具有與單個天線單元、2×1 矩形天線陣相同的諧振頻率5.75GHz。且有反射系數曲線可以看出，在中心頻率5.75GHz 兩側，S11 變化迅速，方向性好。

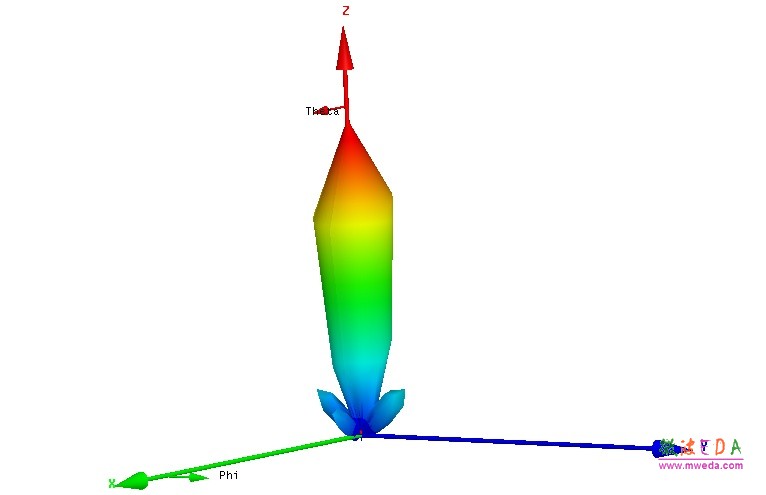

    3.3 三維增益方向圖

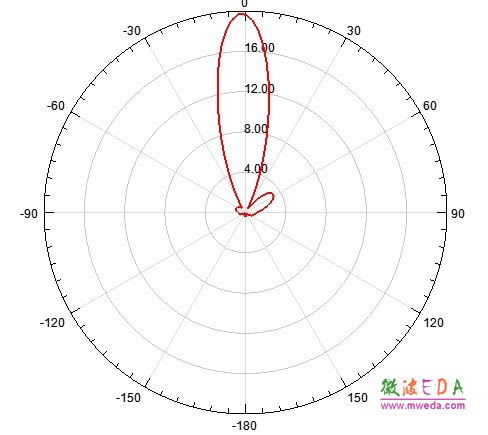

  3.4  E平面方向圖

    由方向圖可以看出，2×2 天線陣的主瓣增益相對于單個天線單元、2×1 矩形天線陣有明顯的增強。且主瓣寬度較小，存在旁瓣，但旁瓣較小。

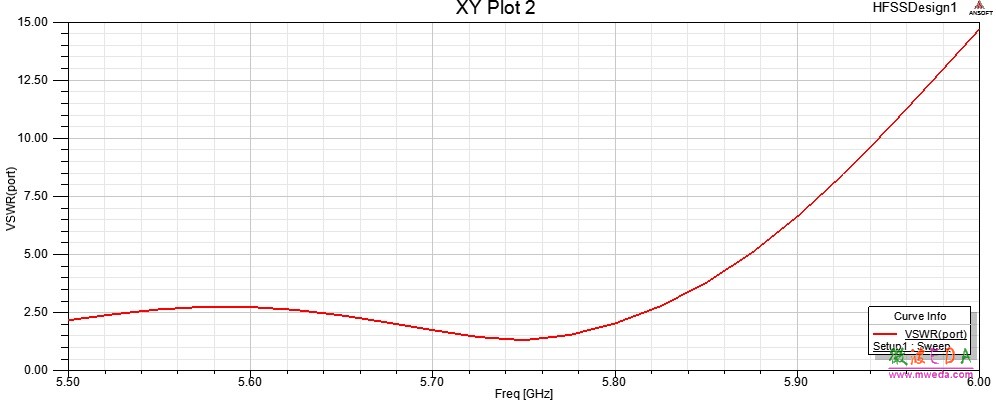

3.5 駐波比

    駐波比在諧振頻率5.75GHz 兩側約100MHz 的頻段內滿足VSWR<2，符合要求。

    4  設計總結

    本實驗利用HFSS13.0設計了一款工作于C波段中心頻率在5.75GHz的矩形貼片線極化微帶雷達天線陣列。其設計的重難點是矩形貼片天線尺寸的確定，貼片天線T 形頭、天線 陣列的匹配網絡的設計。通過由單個天線，到 2×1 天線陣，再到2×2 天線陣的連續設計，先較粗略地計算出尺寸，再經過多次的優化仿真，得到了比較理想的結果。最終得到的天線 陣較單個天線方向性增強，輻射增益加大，但反射也有一定的加大，帶寬有一定程度的降低，總體而言，其性能得到了大幅的提高。
