HFSS場計算器功能介紹

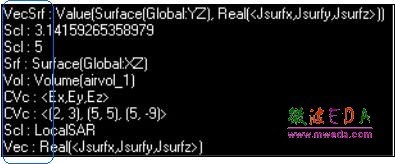

    通過一系列輸入、運算操作之后，棧區會出現不同種類的數據類型。 棧區中的數據格式：左邊是數據類型，右邊是相應的賦值，中間用冒號隔開。

    數據類型共分三大類: Quantity, Geometry, Combination.
    Quantity：主要是場數據、用戶自定義數據或者是先前操作的數據結果。
    Csc：表示標量復數，形式為(Re, Im)。
    Cvc：表示矢量復數，形式為(Vx, Vy, Vz)，Vx = (Re, Im)。
    Vec：表示三維矢量，形式為(Vx, Vy, Vz) ，其中Vx等是標量。
    Scl ：表示標量值。
    Geometry：是幾何結構。
    Vol：表示幾何體，一般為物體名稱。
    Srf ：表示面，可以是單獨的面也可以是幾何體上的其中一面。
    Lin：表示線，可以是封閉的也可以是開放的。
    Pnt：表示點。
    Combination：在一定區域內的數據，比如，SclSrf ，在一個幾何面上的標量數據。

     3.5 數據類型轉換

    數據類型在進行一定操作之后會發生自動轉換：
    （1）基于操作的變換，如兩個矢量進行點乘變成標量。
    （2）類型組合，如在幾何表面 Srf 上取矢量 Vec 的值 Value，得到 VecSrf 數據。
    （3）幾何類型數據一般不能轉換。
    場計算器中大多數操作都只能針對特定類型的數據，并歸類于場計算器中的某一欄。

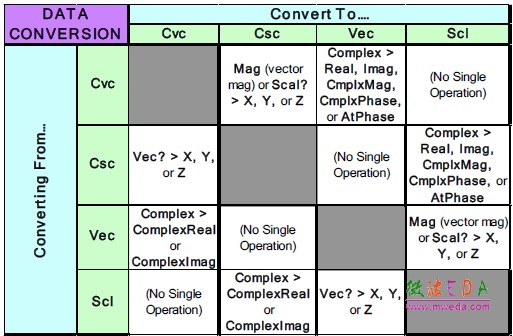

    General 操作可針對不同類型的數據。Vector 操作只能作用于矢量數據，而 Scalar 操作 只能作用于標量數據。下表是對數據類型、操作、類型轉換的一個簡單總結。

    3.6 General 通用運算符操作

    + (plus) 相加運算：寄存器之間的加法運算，數據可以是矢量、標量、復數或者實數，但兩者必須一致。
    - (minus) 相減運算：算式輸入區的第一行減去第二行，數據可以是矢量、標量、復數或者實數，但兩者必須一致。
    x (multiply) 相乘運算：算式輸入區的第一行乘以第二行。其中一行必須是標量，另一行可以是標量也可以是矢量，但必須是實數。
    / (divide) 相除運算：算式輸入區的第一行除以第二行。其中一行必須是標量，另一行可以是標量也可以是矢量，但必須是實數。。
    Neg 取負：在第一行的算式前加負號。可用于矢量、復數、標量。
    Abs 取絕對值：對第一行的算式取絕對值。可用于矢量、復數、標量。
    Smooth 平滑：對第一行的算式進行平滑操作。在作圖時使曲線平滑，由于網格剖分和求解精度的關系，場量在跨越網格時可能在數值上產生跳躍。可作用于所有數據類型。直接輸出的場量計算都已自動進行該操作。
    Complex 對第一行的算式進行復數運算。
    Real 和Imag 取復數的實部和虛部。
    CmplxMag 取復數的幅度值(矢量或標量)。
    CmplxPhase 取復數的幅度值(矢量或標量)。
    Conj 取復數的共軛，如復數C = A + jB ，取共軛計算后C* = A –jB。
    AtPhase 取特定相位下的場量。
    CmplxReal 和CmplxImag 將第一行的標量（矢量或非矢量）轉化為某一復數的實部和虛部值。通常將其作用于只讀數據，以便進行復數操作。
    Domain 為算式中的場量限定空間，在作圖或計算時，將計算在限定的空間進行。使用方法：首先建立算式，得到所需的場量；在Geometry 中選定三維物體；點擊Domain。
