14.8 HFSS SAR 計算實例之求解設置和運行仿真分析

    14.8 求解設置

     設置求解頻率為 835MHz，網格剖分的最大迭代次數為20，收斂誤差為0.02。

    （1）右鍵單擊工程樹下的 Analysis 節點，從彈出菜單中選擇【Add Solution Setup】命令， 打開Solution Setup 對話框。

    （2）在該對話框中，Solution Frequency 項輸入求解頻率0.835GHz，Maximum Number of Passes 項輸入最大迭代次數20，Maximum Delta S 項輸入收斂誤差0.02，如圖 14.31 所示。

（3）單擊按鈕，完成設置。

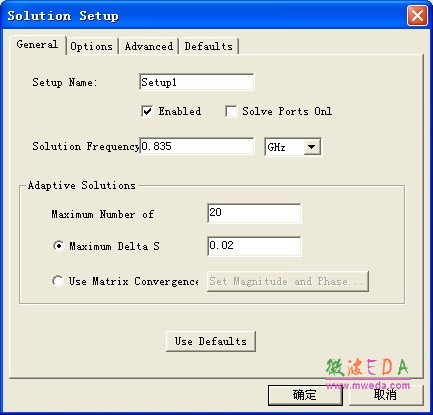

 圖 14.31 求解設置

    14.9 運行仿真分析

    右鍵單擊工程樹下的 Analysis 節點，從彈出菜單中選擇【Analyze All】命令，或者單擊工具欄按鈕，運行仿真計算。

    仿真計算過程中，工作界面上的進度條窗口 會顯示出求解進度，信息管理窗口也會有相應的信息提示，并會在仿真計算完成后，給出完 成提示信息。
