          2.設置當前繪圖平面為zx 面

          單擊工具欄快捷按鈕,從其下拉列表中選擇ZX,設置當前繪圖平面為zx 面。

          3.創建偶極子天線的第一個臂

          (1)從主菜單欄選擇【 Draw】→【Cylinder】命令,或者在工具欄單擊按鈕,進入創建圓柱體模型的狀態。在三維模型窗口的任意位置單擊鼠標左鍵確定一個點;然后在zx 面上 移動鼠標光標,在繪制出一個圓形后,單擊鼠標左鍵確定第二個點;最后沿著 y 軸方向移動鼠標光標,在繪制出一個圓柱體后,單擊鼠標左鍵確定第三個點。此時,彈出圓柱體屬性對話框。

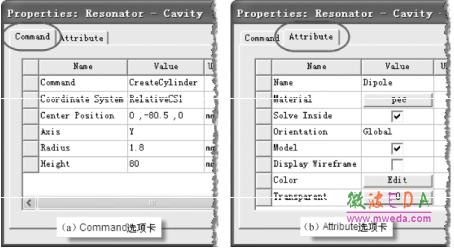

          (2)單擊對話框的Command 選項卡,在Center Position 項對應的Value 值處輸入圓柱體的底面圓心坐標(0,80.5,0),在Radius 項對應的Value 值處輸入圓柱體的半徑1.8,在 Height 項對應的 Value 值處輸入圓柱體的長度80,如圖14.9(a)所示。

          (3)單擊對話框的Attribute 選項卡,在 Name 項對應的Value 值處輸入圓柱體的名稱 Dipole,確認Material 項對應的材料屬性為pec,其他項保留默認設置,如圖14.9(b)所示。


      圖14.9 屬性對話框

          (4)然后,單擊屬性對話框的按鈕,完成設置,退出對話框。此時,即創 建了一個圓柱體模型。按下快捷鍵Ctrl+D,適合窗口大小全屏顯示所創建的模型,如圖 14.10 所示。


      圖 14.10 偶極子天線的第一個臂

          4.通過鏡像復制操作創建偶極子天線的第二個臂

          (1)單擊選中上面創建的圓柱體模型 Dipole。

          (2)從主菜單欄選擇【Edit】→【Duplicate】→【Mirror】命令,或者單擊工具欄的按鈕,進入鏡像復制操作狀態。

          (3)在狀態欄 X、Y、Z 對應的文本框中分別輸入 0、0 和0,并單擊回車鍵確認,設置鏡像面經過相對坐標系RelativeCS1 的原點位置;然后在狀態欄 dX、dY、dZ 對應的文本框中分別輸入 0、1 和 0,確定鏡像面法線方向為沿著y 軸方向,再次單擊回車鍵確認。

          (4)在彈出的屬性對話框中直接單擊按鈕,此時,即創建了偶極子天線第二個臂的模型,該模型自動命名為Dipole_1。

          (5)按下快捷鍵 Ctrl+D,適合窗口大小全屏顯示已創建的模型,如圖 14.11 所示。


      圖 14.11 偶極子天線的兩個臂

          5.通過合并操作把兩個圓柱體合并成一個物體

          (1)按下快捷鍵 Ctrl+A,選中所有物體模型。

          (2)從主菜單欄選擇【Modeler】→【Boolean】→【Unite】命令,或者單擊工具欄按鈕,執行合并操作,把選中的兩個圓柱體合并生成一個物體,合并后物體的名稱為Dipole。
