13.6-13.7  HFSS諧振腔分支之求解設置和運行仿真分析

    13.6 求解設置

    設置最小求解頻率為3GHz，最大迭代次數為20 次，收斂誤差為2.5%，求解的模式數為2。在 HFSS 中，模式1 表示最低次模，模式 2 表示次低次模，以此類推。因此求解時，模式設為2 表示只分析兩個最低次模的情況。

    （1）右鍵單擊工程樹下的 Analysis 節點，從彈出菜單中選擇【Add Solution Setup】命令， 打開Solution Setup 對話框。

    （2）在該對話框中，Setup Name 項保留默認的名稱 Setup1，Minimum Frequency 項輸入最小求解頻率3GHz，Number of Modes 項輸入求解的模式數2，Maximum Number of Passes 項輸入最大迭代次數20，Max Delta S 項輸入收斂誤差 2.5%，其他項保留默認設置，如圖 13.12 所示；然后單擊按鈕，完成求解設置。

    （3）設置完成后，求解設置項的名稱 Setup1 會添加到工程樹 Analysis 節點下。

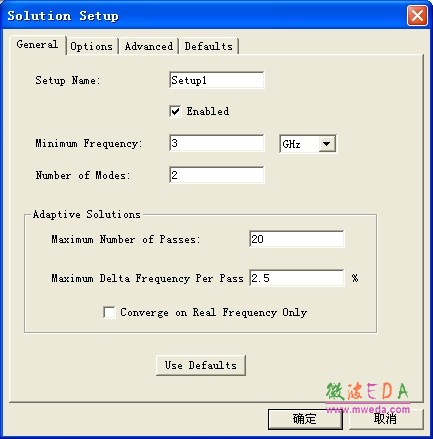

圖 13.12 求解設置

    13.7 運行仿真分析

     右鍵單擊工程樹下的Analysis 節點，從彈出菜單中選擇【Analyze All】命令，或者單擊工具欄的按鈕，運行仿真計算。

    仿真計算過程中，工作界面上的進度條窗口會顯示求解進度，信息管理窗口也會有相應的信息提示，并會在仿真計算完成后，給出完成提示信息。
