13.4 HFSS諧振腔分析之創建圓形諧振腔模型

     13.4.1 設置默認的長度單位

    設置當前設計在創建模型時使用的默認長度單位為毫米。

    從主菜單欄選擇【Modeler】→【Units】命令，打開如圖 13.6 所示的模型長度單位設置對話框。在該對話框中，Select units 項選擇單位mm，然后單擊按鈕，完成設置，退出對話框。

圖 13.6  長度單位設置對話框

    13.4.2 建模相關選項設置

    從主菜單欄選擇【Tools】→【Options】→【Modeler Options】命令，打開3D Modeler Options 對話框，單擊對話框中的 Drawing 選項卡，選中 Drawing 選項卡界面的 Edit properties of new primitive 復選框，如圖 13.7 所示。然后單擊確定按鈕，退出對話框，完成設置。

圖 13.7 3D Modeler Options 對話框

    13.4.3 定義設計變量

    定義設計變量 Height，并賦初始值 4mm，用以代替后面創建的介質圓柱體的高度。

    （1）從主菜單欄選擇【HFSS】→【Design Properties】命令，在彈出的屬性對話框中單擊按鈕，打開Add Property 對話框。

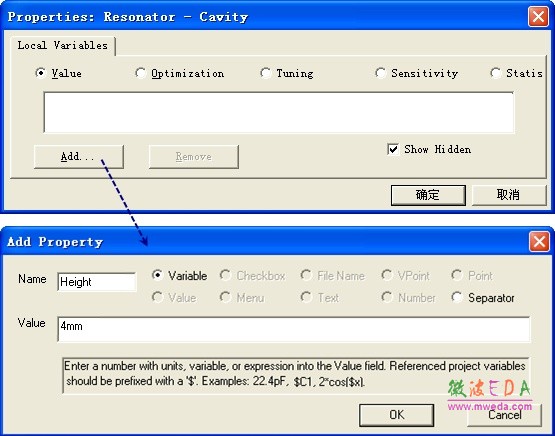

    （2）在 Add Property 對話框中，Name 項輸入變量名稱 Height，Value 項輸入變量初始值4mm，如圖13.8 所示。

圖 13.8 添加設計變量

    （3）單擊 Add Property 對話框的按鈕，退回屬性對話框，此時在屬性對話框的空白欄會列出添加的變量 Height；確認無誤后，單擊屬性對話框的按鈕，完成變量定義。

    13.4.4 創建圓形諧振腔體模型

    創建一個底面圓心位于坐標原點，底面半徑為15mm，高度為15mm 的圓柱體模型，作為圓形諧振腔體，命名為 Cavity。

     （1）從主菜單欄選擇【Draw】→【Cylinder】命令，或者在工具欄單擊按鈕，進入創建圓柱體模型的狀態。在三維模型窗口的任一位置單擊鼠標左鍵確定一個點；然后在xy 面移動鼠標光標，在繪制出一個圓形后，單擊鼠標左鍵確定第二個點；最后沿著z 軸方向移動鼠標光標，在繪制出一個圓柱體后，單擊鼠標左鍵確定第三個點。此時，彈出圓柱體屬性對話框。

    （2）單擊對話框的Command 選項卡，在 Center Position 項對應的 Value 值處輸入圓柱體 的底面圓心坐標（0，0，0），在Radius 項對應的 Value 值處輸入圓柱體的半徑15，在Height 項對應的Value 值處輸入圓柱體的高度15，如圖 13.9（a）所示。

    （3）單擊對話框的 Attribute 選項卡，在 Name 項對應的 Value 值處輸入圓柱體的名稱 Cavity，確認Material 項對應的材料屬性為vacuum，設置Transparent 項對應的模型透明度為0.8，其他項保持默認設置不變，如圖13.9（b）所示。

圖 13.9 屬性對話框

     （4）然后，單擊屬性對話框的按鈕，完成設置，退出對話框。

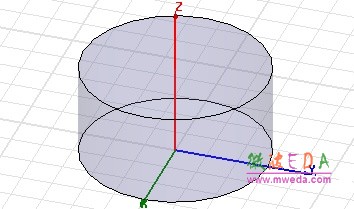

    （5）最后，按下快捷鍵 Ctrl+D，適合窗口大小全屏顯示創建的圓柱體模型，如圖 13.10 所示。

圖13.10 圓形諧振腔體模型
