12.1 HFSS差分信號分析設計概述

    在現今的高速數字電路設計中，差分信號（Differential Signal）的應用越來越廣泛，電路中最關鍵的信號往往都要采用差分結構設計。本章通過一個帶狀線差分對的分析設計實例，來講解 HFSS 在此類問題中的應用。

     本章分析的帶狀線差分對如圖12.1 所示，帶狀線為0.5 盎司的敷銅線（即 PCB 板上蝕刻 的銅箔厚度 t = 0.7 mil），帶狀線寬度 W = 6 mil，帶狀線間的間距 S = 18 mil，介質材料 為 FR4，介質層的厚度 h = 26 mil，走線位于介質層的中央；帶狀線的長度為 1000 mil， 流經帶狀線差分對的高速數字信號的上升沿時間 tr = 330ps 。

    我們首先在 HFSS 中創建出這樣的帶狀線差分對模型，然后使用 HFSS 軟件分析給出差分對的 S 參數分析結果、差模阻抗和共模阻抗值以及在差模信號或者共模信號作用下的電場分布，最后通過 HFSS 的參數掃描分析功能分析給出差分線的差模阻抗、共模阻抗和帶狀線 線寬 W、線間距 S 之間的關系。

圖 12.1 帶狀線差分對示意圖

    說明： 在印刷電路板中習慣使用重量單位盎司來表示蝕刻銅箔的厚度，1 盎司是指重量為1 盎司的銅均勻平鋪在1 平方英尺的面積上所達到的厚度，這個厚 度約為 35mm，即 1.35 密耳，所以 0.5 盎司的銅箔厚度約為 0.7 密耳。

    12.1.1  HFSS 求解類型和建模簡述

    對于帶狀線差分結構，因為是通過電壓/電流的線性疊加來分析結構的傳輸特性，所以在 HFSS 中需要選擇終端驅動求解類型。關于端口激勵方式，因為集總端口之間相互獨立，仿真計算時不考慮線間耦合效應，不能設置差分對，所以不適合此處差分問題的分析；而對于波端口激勵，多個帶狀線可以共享一個端口，仿真計算時會把線間耦合效應也計算在內，因此對于存在線 間耦合效應的問題，使用波端口激勵更準確。對于差分結構，只能使用波端口激勵。

    我們知道，HFSS 仿真計算的時間、所占用的內存與模型的大小是成正比的。本例中我們要分析的帶狀線差分對的實際長度是1000 密耳，由于該帶狀線差分對在長度方向上特性是一致的，所以為了節約計算時間，在建模時，我們可以只創建100 密耳長度的帶狀線差分對；然后通過波端口的端口平移（Deembed）功能，在后處理時給出實際 1000 密耳長度 帶狀線差分對的分析結果。

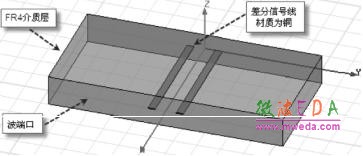

    在 HFSS 中創建的帶狀線差分對模型如圖 12.2 所示，帶狀線差分對模型長度為 100 密耳， 介質層為 100 密耳200 密耳26 密耳的長方體模型，其材料屬性設為 FR4；差分信號線為 100 密耳6 密耳0.7 密耳的長方體模型，其材料屬性為銅；差分信號線位于介質層的中央。

圖 12.2 HFSS 中的帶狀線差分對模型

    對于帶狀線結構的波端口激勵，端口尺寸可以根據經驗值確定。通常，端口寬度為線寬的8～10 倍，但同時要小于1/2 個工作波長；端口在高度方向上與帶狀線的上下兩個參考地相接。本例中，創建與介質層前后表面相同尺寸的矩形面作為波端口激勵表面。

     在 HFSS 中，與背景相接觸的表面會被默認設置成理想導體邊界，因此，介質層的四壁被自動設置為默認的理想導體邊界。這樣，介質層的上下表面可以直接作為帶狀線的參考地，而不需要做其他額外的設置。

    12.1.2 求解頻率和掃頻設置

    高速數字信號有著很寬的頻譜范圍，使用 HFSS 分析此類問題時，求解頻率由數字信號 的上升沿時間 tr和在上升沿的采樣點數 N 來確定。通常，求解頻率 f = N*0.5/tr 。

    另外，使用HFSS 分析此類問題時，仿真分析結果通常還需要導出 SPICE 模型用于時域分析。因此需要使用掃頻分析，計算出從直流到求解頻率整個頻帶范圍內的模型特性。對于這樣的寬頻問題，在HFSS 中一般需要選擇插值掃頻類型（Interpolating Sweep），掃頻頻率的下限為 0Hz，上限為求解頻率。我們知道，HFSS 主要用于高頻問題的仿真計算，對于低頻或者直流問題，HFSS 是無法直接計算的，所以在掃頻時需要選中 DC Extrapolating 選項，通過外插算法推導出模型的低頻特性。

    本例中，流經分析對象的高速數字信號的上升沿時間 tr=330ps，為了保證分析結果的準 確性，我們在信號的上升沿采樣5 個點，因此求解頻率需要設置為

這里，求解頻率取為 8GHz。

    12.1.3 HFSS 設計環境概述

     >> 求解類型：終端驅動求解

     >> 模型原型：長方體、矩形面 

     >> 模型操作：鏡像復制操作，平移復制操作

     >> 邊界條件：軟件默認的理想導體邊界 

     >> 端口激勵：波端口激勵、差分對

     >> 求解頻率：8GHz 

     >> 掃頻設置：0～8GHz 插值掃頻

     >> 后處理：S參數、差模阻抗和共模阻抗、電場分布圖

     >> Optimetrics：參數掃描分析
