11.4 HFSS陣列天線設計之邊界條件和激勵設置

    （1）按下快捷鍵 F，切換到面選擇狀態；單擊 WaveGuide 的前表面靠近底面的位置，然后按下快捷鍵 Ctrl+B，選中WaveGuide 的底面。

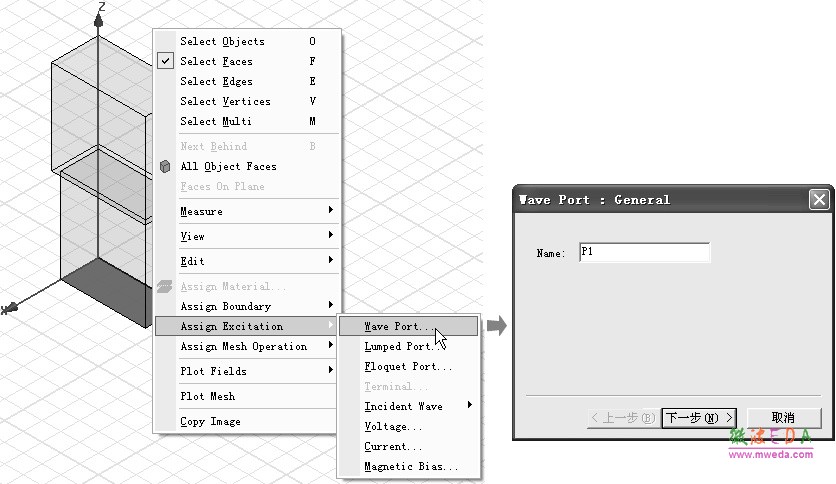

    （2）在三維模型窗口任意位置單擊鼠標右鍵，從彈出菜單中選擇【Assign Excitation】→ 【Wave Port】，打開“波端口激勵設置”對話框，如圖 11.16 所示。

圖 11.16 設置波端口激勵的操作

    （3）在該對話框中，Name 項對應的文本框內輸入波端口激勵的名稱 P1，其他項保持默認設置，一直單擊 按鈕，直到完成。

    11.4.4 為 AirBox 上表面分配 Floquet 端口激勵

    （1）單擊 AirBox 的上表面，選中該表面。

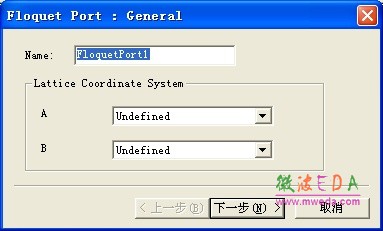

    （2）在三維模型窗口任意位置單擊鼠標右鍵，從彈出菜單中選擇【Assign Excitation】→ 【Floquet Port】，打開如圖 11.17 所示的“Floquet 端口激勵設置”對話框。

    （3）Floquet 端口激勵的名稱保持默認名稱不變；對話框中的 A、B 項分別用于設置陣元的排列方向，因為陣元分別沿著 x、y 方向排列，所以可以設置A 方向沿著 x 軸正向，B 方向沿著 y 軸正向。

    （4）在對話框中，單擊 A 項左側的文本框，從其下拉列表中選擇 New Vector…，進入定 義 A 方向的狀態；在 HFSS 用戶界面底部狀態欄 X、Y、Z 對應的文本框中分別輸入0.05，0.05 和 2，單擊回車鍵確定；然后在狀態欄 dX、dY、dZ 對應的文本框中分別輸入 0.5，0 和 0，再次單擊回車鍵確認。這樣即設置了 A 方向為沿著x 軸的正向。

圖 11.17 “Floquet 端口激勵設置”對話框之一

    （5）和步驟（4）操作相同，設置 B 方向沿著 y 軸的正向。在對話框中，單擊 B 項左側 的文本框，從其下拉列表中選擇 New Vector…，進入定義 B 方向的狀態；在 HFSS 用戶界面底部狀態欄 X、Y、Z 對應的文本框中分別輸入0.05，0.05 和2，單擊回車鍵確定；然后在狀態欄 dX、dY、dZ 對應的文本框中分別輸入 0，1 和 0，再次單擊回車鍵確認。

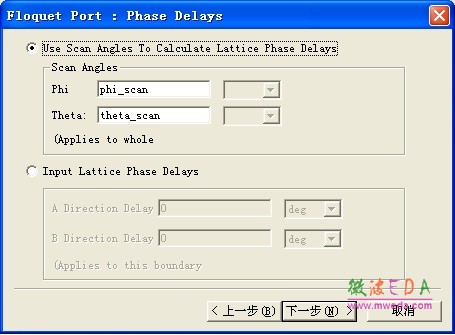

    （6）然后單擊對話框的按鈕，打開 Phase Delays 界面，設置Floquet 端口的掃描角。Floquet 端口掃描角的設置必須與主從邊界上掃描角的設置一致，如圖 11.18 所示。

圖 11.18 “Floquet 端口激勵設置”對話框之二

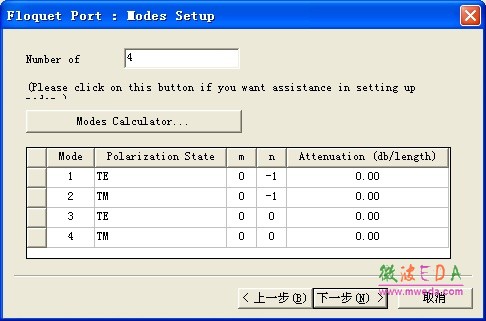

    （7）再次單擊對話框的按鈕，打開 Modes Setup 對話框，設置工作波模式。其中，Number of Modes 項輸入4，其他項設置如圖 11.19 所示。

圖 11.19  Floquet 端口激勵設置對話框之三

    （8）設置好上述各項后，其他項都采用默認設置，一直單擊對話框的按鈕， 直到完成。

    （9）完成 Floquet 端口設置后，端口名稱 FloquetPort1 會添加到工程樹的 Excitation 節點 下；展開工程樹下的 Excitation 節點，選中 FloquetPort1 項，高亮顯示定義的 Floquet 激勵端口，如圖 11.20 所示。

圖 11.20 顯示 Floquet 激勵端口
