10.12 HFSS微帶天線設計之查看優化后的天線性能

    查看天線 E 平面方向圖，該微帶天線的E 平面位于xOz 平面上。

    （1）右鍵單擊工程樹下的 Radiation 節點，從彈出菜單中選擇【Insert Far Field Setup】→ 【Infinite Sphere】命令，打開遠區輻射球面設置對話框。在該對話框中，Name 項輸入 XOY Plane 作為輻射球面的名稱，Phi 角度的 Start 和 Stop 項都輸入 0deg，Theta 角度的 Start、 Stop 和 Step 項分別輸入 0deg、360deg 和 2deg。然后單擊按鈕結束。

    （2）右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Create Far Fields Report】→ 【Radiation Pattern】命令，打開“報告設置”對話框。在該對話框中，Geometry 項選擇上一 步定義的輻射面 XOY Plane，其他項采用和圖 10.48 相同的設置，然后單擊按鈕，生成如圖 10.50 所示的 E 平面增益方向圖。

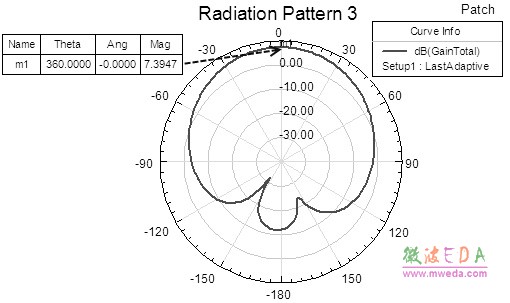

圖 10.50 E 平面增益方向圖

    10.12.6 其他天線參數

    HFSS 在天線問題的數據后處理中，可以給出工作頻率上輻射強度、方向性、前后比等 各種天線參數的計算結果。

    （1）展開工程樹下的 Radiation 節點，單擊選中前面定義的輻射表面 3D，在彈出菜單中選擇【Compute Antenna Parameters】命令，打開如圖 10.51 所示的 Antenna Parameters 對話框，設置天線參數計算的求解項和工作頻率。

    （2）在該對話框中，Solutions 選項卡界面選擇求解項為 setup1:LastAdaptive；Intrinsic Variation 選項卡界面選擇計算頻率為 2.45GHz；然后單擊按鈕，完成設置。

    （3）此時，彈出圖 10.52 所示的窗口，顯示各項天線參數計算結果和最大遠場數據計算 結果。其中各項結果的含義讀者可以參見第8 章8.4 節的講解。

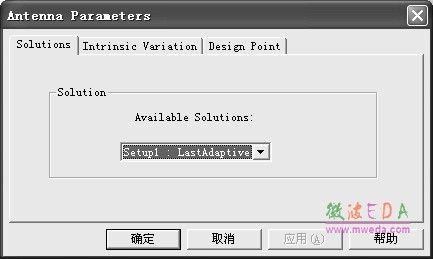

圖 10.51 Antenna Parameters 對話框

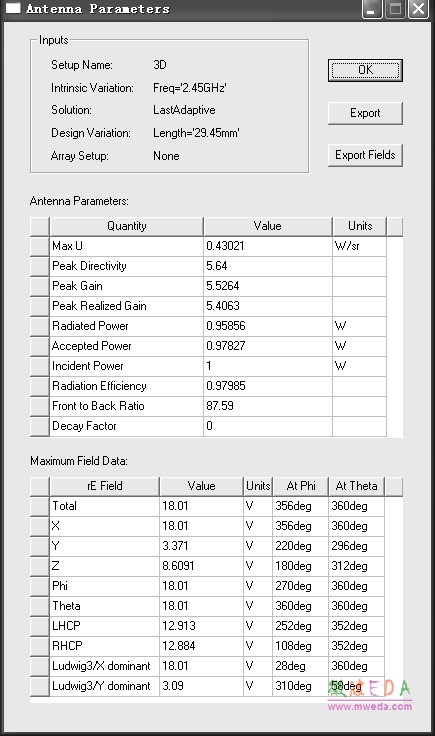

圖 10.52 天線性能參數
