10.7 HFSS微波天線設計中添加和使用變量

     添加設計變量Length，初始值為31.0mm，用以表示微帶貼片的長度；添加設計變量Width，初始值為 41.4mm，用以表示微帶貼片的寬度；添加設計變量 Xf，初始值為 9.5mm，用以表示同軸饋線的圓心點的x 軸坐標。

    10.7.1 添加設計變量

    （1）從主菜單欄選擇【HFSS】→【Design Properties】命令，打開設計屬性對話框，單擊對話框中的按鈕，打開Add Property 對話框。

    （2）在 Add Property 對話框中，Name 項輸入變量名 Length，Value 項輸入變量的初始值 31mm，然后單擊按鈕；此時，添加了變量 Length。

    （3）重復第（2）步操作，添加變量 Width 和 Xf，其初始值分別為 41.4mm 和 9.5mm。

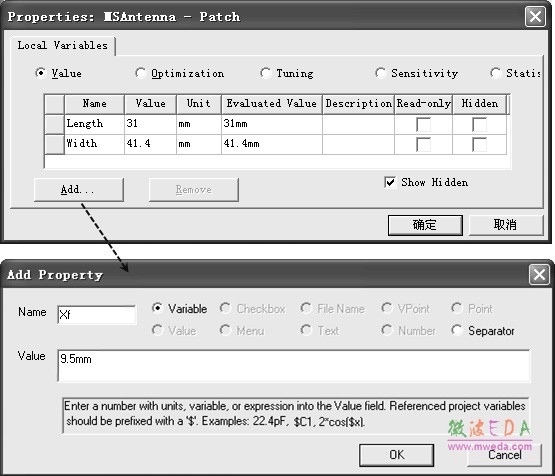

    （4）最后單擊“設計屬性”對話框的按鈕，完成變量定義。變量定義過程如圖 10.26 所示。

圖 10.26 定義變量

    10.7.2 在模型中使用變量

    使用變量Length 和Width 表示微帶貼片Patch 的長度和寬度，并設置微帶貼片的起點坐標為（Length/2，Width/2，5mm）。使用變量Xf 代替同軸饋線Feed 的底部圓心和集總端口Port 的圓心在x 方向的坐標。

    （1）展開操作歷史樹下的Sheets 節點，找到并展開 Perfect E 節點，再展開 Perfect E 節點下的Patch 節點，雙擊 Patch 節點下的CreateRectangle，打開微帶貼片Patch 的屬性對話框，如圖 10.27 所示。

圖 10.27 從操作歷史樹中打開“屬性”對話框操作

    （2）在“屬性”對話框中，把 Position 項對應的 Value 值由原來的（15.5，20.7，5） 改為（Length/2，Width/2，5mm），把 XSize 和 YSize 項對應的 Value 值由原來的31 和41.4 改為變量 Length 和 Width。

    （3）單擊按鈕，完成設置。

    （4）重復步驟（1），在操作歷史樹 Solids > vacuum 節點下找到并展開 Feed 節點，在 Feed 節點下雙擊 CreateCylinder，打開同軸饋線 Feed 的屬性對話框。在該對話框中，把 Center Position 項對應的Value 值由原來的（9.5，0，0）改為（Xf，0，0）。然后，單擊按鈕完成。

（5）重復步驟（1），在操作歷史樹 Sheets>Lumped Port 節點下找到并展開Port，在Port 節點下雙擊CreateCircle，打開同軸饋線 Feed 的屬性對話框。在該對話框中，把 Center Position 項對應的Value 值有原來的（9.5，0，0）改為（Xf，0，0）。然后，單擊按鈕完成。
