10.5 HFSS中創建微帶天線模型

    10.5.1 設置默認的長度單位

    設置當前設計在創建模型時使用的默認長度單位為毫米。

    從主菜單欄選擇【Modeler】→【Units】命令，打開如圖 10.6 所示的模型長度單位設置對話框。在該對話框中，Select units 項選擇毫米單位（mm），然后單擊按鈕，退出對話框，完成設置。

圖 10.6 模型長度單位設置對話框

    10.5.2 建模相關選項設置

    從主菜單欄選擇【Tools】→【Options】→【Modeler Options】命令，打開 3D Modeler Options 對話框，單擊對話框 Drawing 選項卡，選中 Drawing 選項卡界面的 Edit properties of new primitive 復選框，如圖 10.7 所示。然后單擊按鈕，退出對話框，完成設置。

圖 10.7 3D Modeler Options 對話框

    10.5.3 創建參考地

    在 z=0 的 xOy 面上創建一個頂點位于（45mm，45mm），大小為90mm*90mm 的矩形面作為參考地，命名為 GND，并為其分配理想導體邊界條件。

     （1）查看工具欄，確認三維模型窗口的當前工作平面為 xOy 面，即工具欄快捷方式處顯示。

    （2）從主菜單欄選擇【Draw】→【Rectangle】命令，或者單擊工具欄按鈕，進入創建矩形面模型的狀態。在三維模型窗口的任一位置單擊鼠標左鍵確定一個點；然后在 xy 面上移動鼠標光標，在繪制出一個矩形后單擊鼠標左鍵確定第二個點，此時彈出矩形面屬性”對話框。

    （3）單擊該對話框的 Command 選項卡，在 Position 項對應的 Value 值處輸入矩形面起始點坐標（45，45，0），在 XSize 項對應的 Value 值處輸入矩形面的長度 90，YSize 項對應 的Value 值輸入矩形面的寬度90；然后單擊對話框的Attribute選項卡，在Name項對應的Value 值處輸入矩形面的名稱 GND，單擊Transparent 項對應的 Value 值按鈕，設置模型透明度為 0.6；如圖 10.8 所示。最后，單擊按鈕結束。

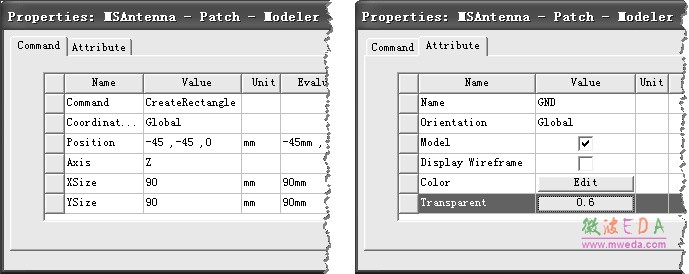

圖 10.8 矩形面屬性對話框

    （4）按下快捷鍵 Crtl+D，適合窗口大小全屏顯示創建的矩形面模型，如圖 10.9 所示。

    （5）在三維模型窗口，單擊選中新建的矩形面模型，選中后的模型會高亮顯示。

圖10.9 創建的 GND

    （6）在三維模型窗口單擊右鍵，從彈出菜單中選擇【Assign Boundary】→【Perfect E】， 打開如圖 10.10 所示的 Perfect E Boundary 對話框，為選中的矩形面 GND 分配理想導體邊界條件。

    （7）在打開的對話框中，Name 項對應的文本框處輸入 PerfE_GND，將理想導體邊界命名為PerfE_GND，然后單擊對話框按鈕結束。此時理想導體邊界條件的名稱 PerfE_GND 會添加到工程樹的 Boundaries 節點下。

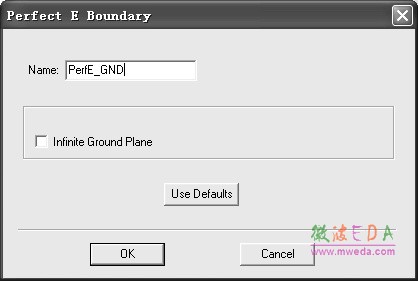

圖 10.10 Perfect E Boundary 設置對話框
