第9章 HFSS 環形定向耦合器設計實例

     前面8 章主要介紹了HFSS 軟件的工作界面、基本功能、設計流程和具體操作，講述的重點是如何讓讀者能夠迅速熟悉并掌握 HFSS 設計的各個環節，包括理論基礎和使用操作兩個部分；學習的主要方法是在閱讀、記憶的基礎上，理解每個環節的內涵，并配合實際的操作、練習，達到熟練掌握 HFSS 的學習目標。用戶只有熟練掌握了 HFSS 設計中的各個環節后，才能把 HFSS 正確地應用到實際的工程設計中去。

    從本章開始將進入實際工程應用實戰階段，通過具體的工程設計實例，講解如何使用 HFSS 軟件分析、設計和解決各種工程問題，例如微波器件和天線的設計、高速數字信號完 整性分析以及計算SAR 等。每個設計實例都對應著一類典型問題的工程應用，因此希望讀者 在學習過程中多練習、多操作、勤思考，爭取盡快掌握 HFSS 軟件的使用，并真正能把 HFSS 軟件應用到實際研發工作中去。

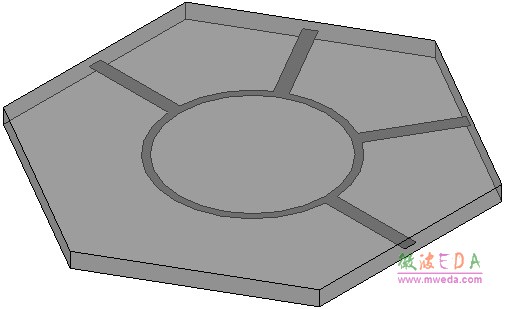

    本章通過帶狀線環形耦合器的分析設計實例，詳細講解了 HFSS 設計微波器件的全過程。 本章講解的內容包括變量定義、創建帶狀線環形耦合器模型、分配邊界條件和激勵、設置求解分析項和查看分析結果等內容。

    通過本章的學習，希望讀者能夠熟悉并掌握如何使用 HFSS 分析設計簡單的微波器件。在本章，讀者可以學到以下內容：

    >> 在 HFSS 中如何定義和使用變量

    >> 如何向材料庫中添加新的材料

    >> 建模時如何使用合并操作

    >> 建模時如何使用相減操作

    >> 終端求解類型下，如何設置波端口激勵

    >> 如何添加掃頻設置

    >> 如何查看 S 參數矩陣結果

    >> 如何使用波端口的端口平移（Deemed）功能
