8.4.2 天線方向圖

     天線的輻射場在固定距離上隨球坐標系的角坐標theta、phi分布的圖形被稱為天線的輻射方向圖，簡稱方向圖；方向圖通常是在遠區場確定的。用輻射場強表示的方向圖稱為場強方向圖，用輻射功率密度表示的方向圖稱為功率方向圖，用相位表示的方向圖稱為相位方向圖。方 圖習慣上采用極坐標繪制，角度表示方向，矢徑長度表示場強值或功率密度值。

    天線方向圖應是三維空間的立體圖，但在計算機輔助設計普及之前，三維空間的方向圖繪制復雜，工程上常用兩個相互垂直的主平面上的方向圖表示；主平面的選取因問題而異，通常選取E平面和H平面作為主平面，E 平面是通過最大輻射方向并與電場矢量平行的平面，H 平面是通過最大輻射方向并與磁場矢量平行的平面。現在，借助于HFSS 的強大數據后處理功能，在天線問題的分析中能夠方便地繪制出三維空間的立體方向圖以及任意方向主平面上的方向圖。

    這里以工作頻率在2.4GHz 的微帶天線設計為例，說明使用 HFSS 數據后處理模塊繪制 天線的立體方向圖和平面方向圖的操作方法。設計文件所在的位置為 DesignFiles/CH8 /MS_Antenna.hfss，首先雙擊打開該 HFSS 設計文件，然后單擊工具欄的按鈕；運行仿真計算。仿真計算完成后，我們開始講解如何繪制天線的方向圖。

    1．繪制立體方向圖

    首先根據 8.4.1 節介紹的步驟定義和添加一個完整的球面作為遠區場輻射表面。右鍵單擊工程樹下的 Radiation 節點，從彈出菜單中選擇【Insert Far Field Setup】→【Infinite Sphere】命令，打開圖 8.15 所示的“遠區場輻射表面設置”對話框。在該對話框 Infinite Sphere 選項卡界面的Name 項輸入3D 作為遠區場輻射表面的名稱，Phi 欄的 Start、Stop 和 Step Size 項 分別輸入 0deg、360deg 和 10deg，Theta 欄的 Start、Stop 和 Step Size 項分別輸入 0deg、180deg 和 10deg。然后單擊確定按鈕，這樣就定義了一個完整的球面作為輻射表面。完成后，輻射球面的名稱 3D 會添加到工程樹的 Radiation 節點下，如圖 8.16 所示。

圖 8.16 自定義的輻射表面3D

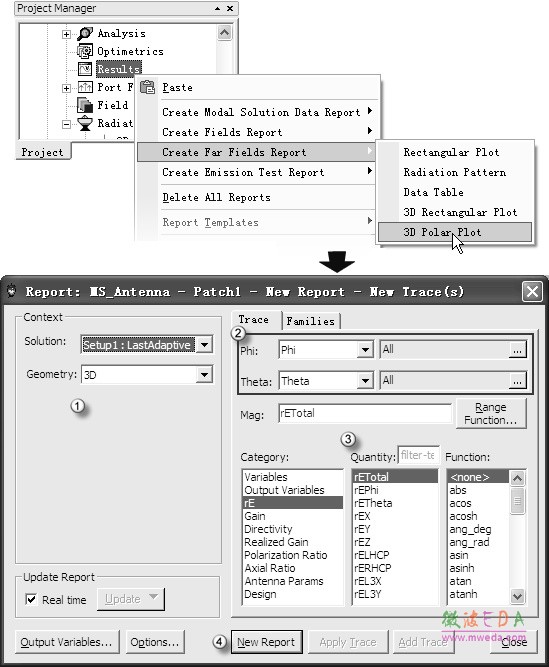

    然后，右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Create Far Fields Report】 →【3D Polar Plot】，打開“三維立體方向圖繪制設置”對話框，如圖 8.17 所示。

圖 8.17 “三維立體方向圖繪制設置”對話框

    在該對話框中，①處 Context 欄下的 Solution 項是選擇求解設置項，這里選擇 Setup1: LastAdaptive；Geometry 項是選擇定義的輻射表面，這里選擇我們前面定義的輻射表面3D。在②處選擇球坐標的角坐標 phi 和 Theta，phi 和 Theta 的范圍由 Geometry 處選擇的輻射表面給定。在③處選擇繪制的方向圖的類型，可以選擇繪制場強方向圖或者增益方向圖等，這里選擇繪制場強方向圖；Category 項選擇場強 rE，Quantity 項選擇 rETotal，Function 項選擇 <none>，如圖8.17中陰影部分所示；選擇好這3項后，在對話框的Mag文本框中會顯示rETotal。 在④處單擊按鈕，創建一個三維空間的場強方向圖。單擊Close按鈕，退出對話框，可以看到新建的三維場強方向圖，如圖 8.18 所示。此時，新建的方向圖的名稱會添加到工程樹的 Results 節點下，如圖 8.19 所示的。

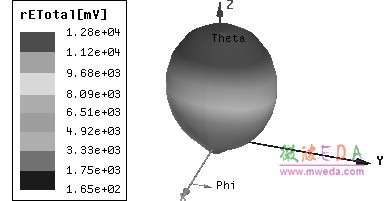

圖 8.18 三維場強方向圖

圖 8.19 添加到工程樹下的方向圖 rETotal

    2．繪制平面方向圖

    假設此處需要繪制 yoz 平面上的場強方向圖，那么首先需要定義 yOz 截面作為輻射表面。右鍵單擊工程樹下的 Radiation 節點，在彈出菜單中選擇【Insert Far Field Setup】→【Infinite Sphere】命令，打開“遠區場輻射表面設置”對話框。在該對話框中，Infinite Sphere 選項卡 的 Name 項輸入 YOZ Plane 作為遠區場輻射表面的名稱，Phi 欄的 Start、Stop 和 Step Size 項分別輸入 90deg、90deg 和 10deg，Theta 欄的 Start、Stop 和 Step Size 項分別輸入 0deg、360deg 和 2deg。然后單擊確定按鈕，這樣就定義了yOz 截面周邊作為輻射表面。完成后，輻射表面的名稱 YOZ Plane 會添加到工程樹的 Radiation 節點下。

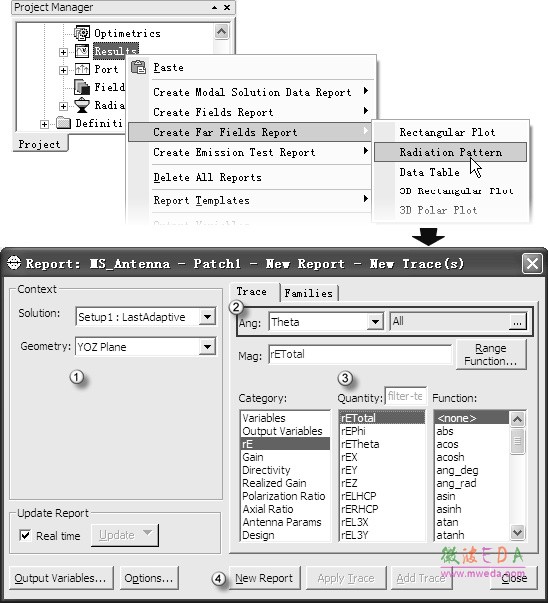

    然后，右鍵單擊工程樹下的 Results 節點，在彈出菜單中選擇【Create Far Fields Report】→ 【Radiation Pattern】，打開“平面方向圖報告設置”對話框，如圖 8.20 所示。

圖 8.20 “平面方向圖報告設置”對話框

    繪制平面方向圖的對話框設置和繪制三維方向圖的對話框設置相似。對話框中，①處 Context 欄下的 Solution 項是選擇求解設置項，這里選擇 Setup1: LastAdaptive；Geometry 項是選擇定義的輻射表面，這里選擇上面定義的輻射表面：YOZ Plane。②處的 Ang 項選擇繪制平面的角坐標，這里選擇默認的Theta 即可。③處選擇繪制的方向圖的類型，這里選擇繪制場強方向圖；所以， Category 項選擇場強rE，Quantity 項選擇 rETotal，Function 項選擇<none>，如圖 8.20 中陰影部分所示。選擇好這3 項后，在對話框的 Mag 文本框中會顯示 rETotal。在④處單擊按鈕，創建一個三維空間的場強方向圖。然后，單擊Close按鈕，退出對話框，可以看到新建的平面場強方向圖，如圖 8.21 所示。同時，新建的方向圖的名稱會添加到工程樹的 Results 節點下。

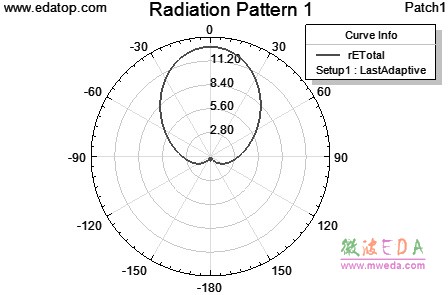

圖 8.21 E 面（yOz 面）場強方向圖
