8.2.3 HFSS 輸出變量 ( Output Variable )

     HFSS 在分析計算和數據后處理過程中，除了能夠計算、處理系統內建的參數外，還能夠計算、處理用戶自定義的輸出變量。下面來講解在 HFSS 中如何添加自定義的輸出變量。

    右鍵單擊工程樹下的Results 節點，從彈出菜單中單擊【Output Variables】命令，打開如 圖 8.4 所示的輸出變量編輯對話框，即可以添加和定義輸出變量。輸出變量編輯對話框由 6 個部分組成，各部分的說明如下。

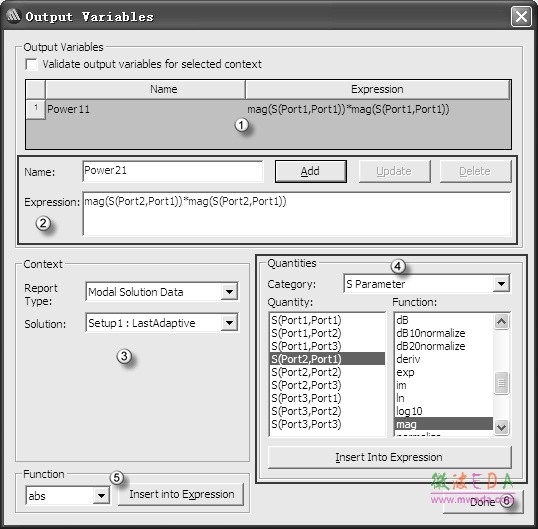

圖 8.4  輸出變量編輯對話框

     ① 此處列出了設計中已經定義的輸出變量。例如，圖 8.4 表示當前設計中已經定義了一 個輸出變量 Power11，且 Power11= mag（S（Port1，Port1））* mag（S（Port1，Port1））。

    ② 此處輸入輸出變量的名稱和表達式。假如需要定義一個輸出變量 Power21，且 Power21=mag（S（Port2，Port1））*mag（S（Port2，Port1）），則需要在 Name 項輸入變量名 Power21，在 Expression 項輸入變量表達式 mag（S（Port2，Port1））* mag（S（Port2，Port1））； 然后單擊Add按鈕，添加該輸出變量。在 Expression 項輸入變量表達式時，HFSS 會自動檢查表達式的正確與否；如果表達式的字體是紅色的，說明表達式有誤或者不完整；如果字體是藍色的，說明表達式是正確的。

    ③ 此處為 Context 部分，選擇數據結果的類型（Report Type）和求解項（Solution）。選擇不同的數據結果類型會影響到④、⑤兩處列表中的結果參數和表達式函數。

    ④ 在③處的 Expression 項內如果全部手動輸入變量表達式，有時難免會出現一些的錯誤；借助于此處的 Quantity 列表和 Function 列表，用戶可以更加方便、準確地定義輸出變量表達式。例如，前面定義的輸出變量表達式 mag（S（Port2，Port1））* mag（S（Port2，Port1））， 可以通過在此處的 Quantity 列表中選擇 S（Port2，Port1），Function 列表中選擇 mag，然后 單擊按鈕，即在③處的 Expression 項插入了表達式 mag（S（Port2， Port1））；之后手動輸入乘號“*”，再次單擊按鈕，此時就插入了完整的變量表達式 mag（S（Port2，Port1））* mag（S（Port2，Port1））。

    ⑤ 單擊此處的下拉列表可以選擇HFSS中定義的數學函數，例如abs表示求絕對值函數，cos 表示余弦函數等；單擊此處的按鈕可以把選擇的數學函數插入到③ 處的變量表達式中。

    ⑥ 完成輸出變量地定義之后，單擊 Done 按鈕，退出輸出變量編輯對話框。
