7.8.3 HFSS 優化設計舉例

    單擊工具欄的按鈕，檢查設計的完整性以及設計中是否存在錯誤，如果設計完整且正確，即可運行優化分析。

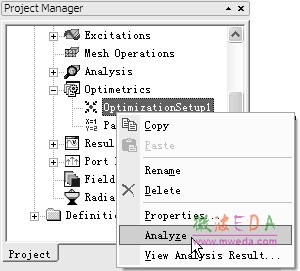

    展開工程樹下的 Optimetrics 節點，右鍵單擊 Optimetrics 節點下的 OptimizationSetup1 項， 在彈出菜單中選擇【Analyze】命令（如圖 7.29 所示），開始運行優化分析。

圖 7.29 運行優化分析操作

    4．查看優化結果

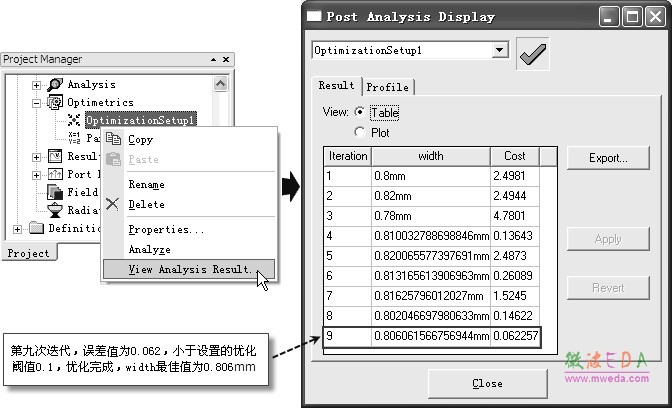

    優化分析過程中，可以右鍵單擊工程樹 Optimetrics 節點下的 OptimizationSetup1 項，在 彈出菜單中選擇【View Analysis Results】命令，打開 Post Analysis Display 對話框，選中對話框中的 Table 單選按鈕，查看每次優化迭代的結果，如圖7.30 所示。本例中，完成第九次優化迭代后，目標函數的誤差值為 0.062257，小于設置的優化閾值 0.1，達到優化目標，優化完成。此時，優化變量 width 的值約為 0.806 mm，此值即為優化結果。優化完成后，設計中變量 width 的值也會自動更新為優化結果值 0.806 mm。

圖 7.30 查看優化迭代結果

    5．驗證優化結果

    由上面的優化分析結果可知，當 width = 0.806 mm 時，微帶線的特征阻抗為50歐姆。這里把變量 width 的值設置為 0.806 mm，然后運行仿真分析來驗證優化結果的正確性。

    從主菜單欄選擇【HFSS】→【Design Properties】命令，打開設計屬性對話框，設置變量width 的值為 0.806 mm。然后，右鍵單擊工程樹 Analysis 節點下的 Setup1 項，從彈出菜單中選擇【Analyze】命令，運行仿真分析。 分析完成后，右鍵單擊工程樹 Results 節點，在彈出的菜單中選擇【Create Modal Solution Data Report】→【Data Table】，打開如圖 7.31 所示的結果報告設置對話框。

圖 7.31  結果報告設置對話框

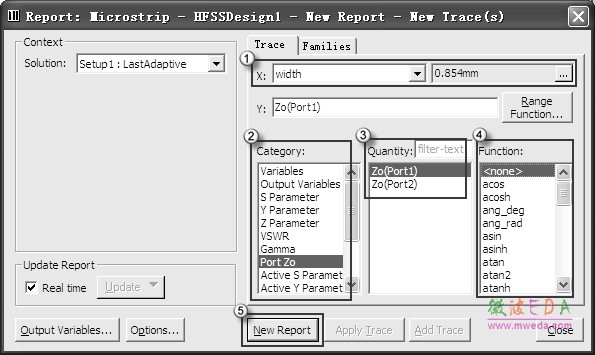

    在該對話框中，①處的 X 項選擇變量 width，然后單擊其右側的按鈕，在彈出列表中選擇 0.806 mm，之后關閉該列表；②處的 Category 列選擇 Port Zo；③處的 Quantity 列選擇 Zo(Port1)；④處的 Function 列選擇 none；在⑤處單擊按鈕，即可新建一個結果報告窗口。單擊按鈕關閉“結果報告設置”對話框，新建的分析結果報告窗口如圖 7.32 所示。由結果報告可知，width = 0.806 mm，height = 0.5 mm 時微帶線特征阻抗值約為（50.15+j0.32）歐姆。

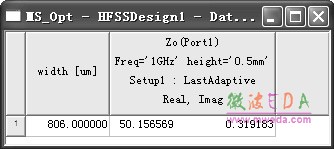

圖 7.32 width = 0.806 mm, height = 0.5 mm 時的微帶線特征阻抗值

    注： 微帶線的特征阻抗的電抗分量值很小，所以本例在構造目標函數時，沒有考慮電抗部分的影響。

    6．保存設計

    優化設計完成后，單擊工具欄的按鈕，保存設計；然后選擇主菜單【File】→【Close】 命令，關閉當前工程設計。
