2.2.4 查看分析計算結果

在求解分析完成后，可以使用 HFSS 后處理模塊查看各類分析結果。本例中，我們主要 查看 S 參數的掃頻結果和表面電場的分布。

1．圖形化顯示S 參數計算結果

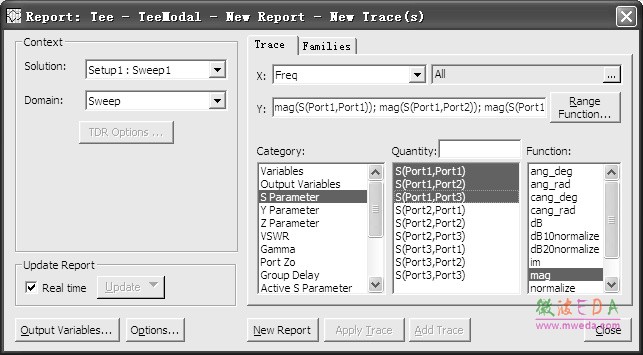

右鍵單擊工程管理窗口中工程樹下的 Results 項，在彈出的菜單中選擇【Create Modal Solution Data Report】→【Rectangular Plot】，打開如圖 2.31 所示的結果報告設置對話框。

 圖 2.31 顯示S 參數結果設置

在對話框的左側，Solution 項選擇 Setup1:Sweep1，Domain 項選擇 Sweep；在對話框 的右側，X 項選擇 Freq，在 Category 列選擇 S Parameter，在 Quantity 列按下 Ctrl 鍵的同 時選擇 S(Port1, Port1)、S(Port1, Port2)、S(Port1, Port3)項，在 Function 列選擇 mag，其他保持默認設置不變。然后單擊按鈕，即可繪制出 S11、S12、S13幅度隨頻率變化的曲線，結果如圖2.32 所示。

圖 2.32 圖形化顯示S 參數幅度隨頻率變化的曲線

繪制生成的結果顯示報告會自動添加到工程樹的Results 節點下，其默認名稱為XY Plot 1。

2．查看表面電場分布

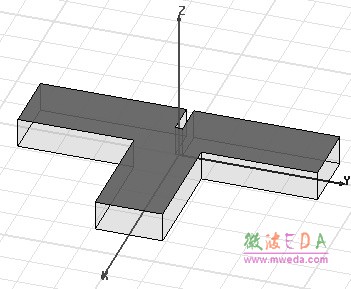

雙擊工程樹下的設計名稱 TeeModal，返回三維模型窗口。在三維模型窗口中單擊右鍵，  從右鍵彈出菜單中選擇【Select Faces】命令，進入面選擇狀態；單擊選中T 形波導模型的上表面。選中的模型表面會高亮顯示，如圖 2.33 所示。

圖2.33 選中T 形波導上表面

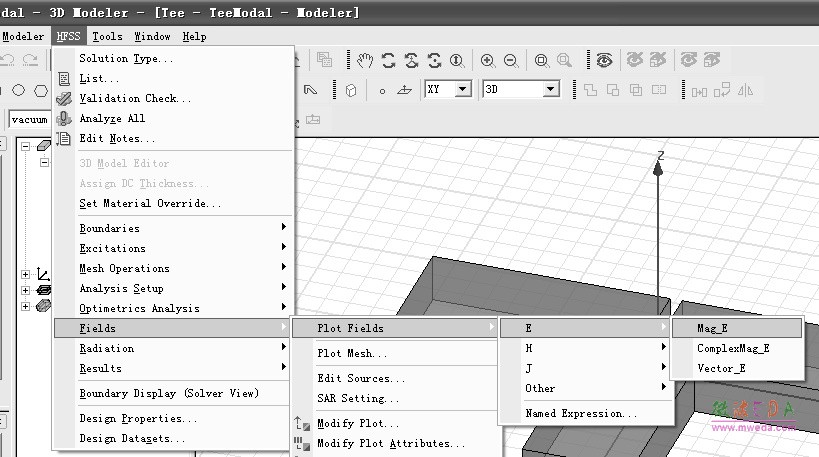

從主菜單欄選擇【HFSS】→【Fields】→【Plot Fields】→【E】→【Mag_E】，如圖 2.34 所示，打開圖 2.35 所示的 Create Filed Plot 對話框，對話框所有設置保持默認不變， 單擊按鈕，此時在選中的 T 形波導上表面會顯示出場分布情況；同時，在工程樹 的 Field Overlays 節點下會自動添加該場分布圖，其默認名稱為 Mag_E1，如圖 2.36 所示。

圖 2.34 繪制電場分布圖的操作命令
