2.2.2 創建T形波導模型

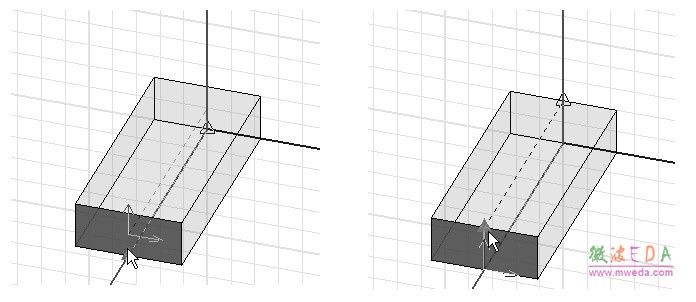

（3）選中并單擊圖 2.11 所示的 New Line 后，進入端口積分線繪制狀態。此時移動鼠標 光標到前面所選中并高亮顯示的平面下邊緣的中間位置，即坐標（2，0，0）處，單擊鼠標左鍵，確定積分線的起始點；然后再移動鼠標光標到該平面上邊緣的中間位置，即坐標（2，0，0.4）處，再次單擊鼠標，確定積分線的終止點，完成積分線設置，如圖2.12 所示。

圖 2.12 設置積分線的起始點和終止點

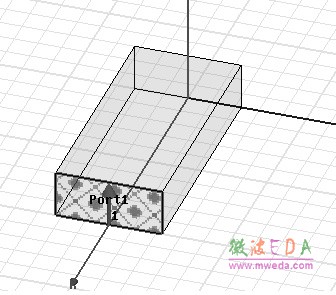

    積分線設置完成后，會自動回到前面打開的波端口設置對話框，對話框余下各項都保持默認設置不變，一 直單擊下一步按鈕，直至完成。設置好的波端口如圖 2.13 所示。

圖2.13 設置好的波端口

3．復制長方體

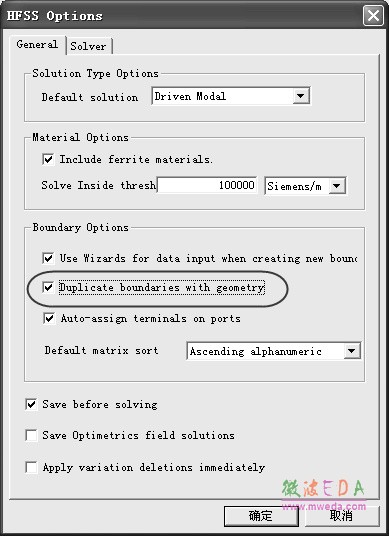

（1）從主菜單欄選擇 【Tools】→【Options】→ 【HFSS Options】，打開 HFSS Options 對話框，選擇 General 選項卡，選中 Duplicate boundaries with geometry 復選框，如圖 2.14 所示，然后單擊確定按鈕。

圖 2.14 HFSS Options 對話框

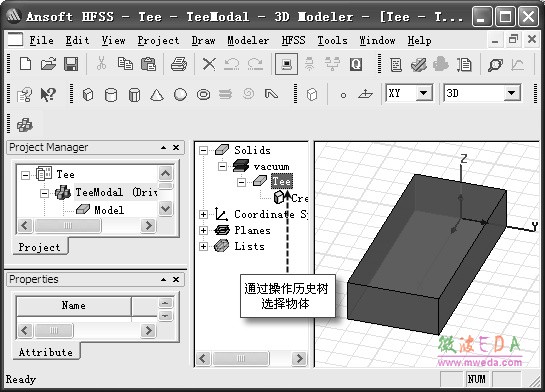

（2）復制長方體創建T 形波導的第二個臂。展開操作歷史樹，單擊選擇Tee 節點，即可選中剛剛新建的名稱為 Tee 的長方體，如圖2.15 所示。

圖 2.15 通過操作歷史樹選擇物體

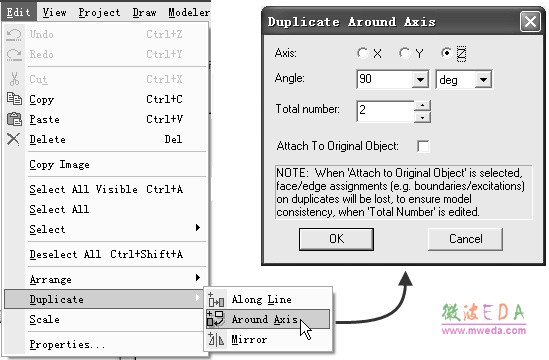

    從主菜單欄選擇 【Edit】→【Duplicate】→【Around Axis】，打開 Duplicate Around Axis 對 話框，進行復制物體的操作。對話框中的 Axis 項選擇 Z，Angle 項輸入 90deg，Total number 項 輸入2，如圖2.16 所示，單擊對話框下方的按鈕，即可復制生成一個與 z 軸成90°夾角、名稱為 Tee_1 的長方體。該長方體繼承了長方體 Tee 的所有屬性，包括尺寸、材料屬性、激 勵端口設置等。

圖 2.16 復制物體的操作設置

    按下快捷鍵 Ctrl+D，讓物體全屏顯示，新的模型如圖 2.17 所示。

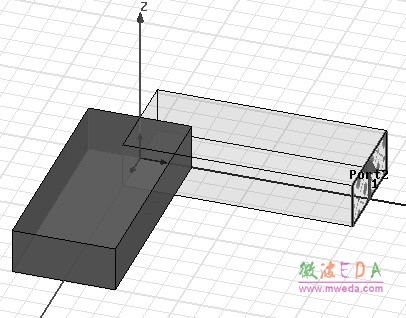

圖2.17  第一次復制操作后的模型

（3） 復制長方體創建 T 形波導的第三個臂。重復上面的復制操作，在 Angle 項輸入90 deg，即可復制生成第三個長方體，復制生成的第三個長方體的默認名稱為 Tee_2，Tee_2 是 由 Tee 沿 z 軸順時針旋轉 90°復制而成的。按快捷鍵 Ctrl+D，讓物體適中顯示，如圖 2.18 所示。

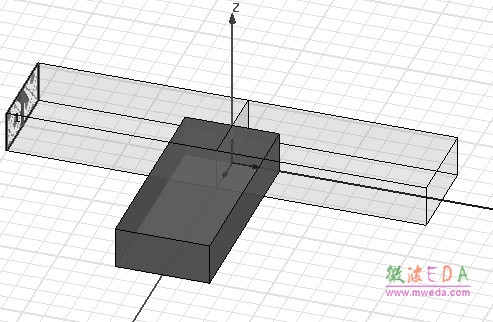

圖2.18 第二次復制操作后的模型
