HFSS有限導體邊界條件

       有限導體邊界（Finite Conductivity）用來定義為有耗導體的物體表面，它是非理想的導體邊界條件。非理想導體的表面電場存在切向分量，用以模擬表面的損耗。和有耗導體材料的定義相似，為了模擬有耗導體的表面損耗，在定義有限導體邊界條件時，用戶需要提供以西門子/米（S/m）為單位的損耗參數—電導率，據此可以計算表面電場的切向分量，即

Etan=Zs（n×Htan）

        式中，Zs是邊界的表面阻抗；n是表面法向單位矢量；Htan是磁場的表面切向分量。
        有限導體邊界條件只有在導體材料為良導體時才有效，也就是說在工作頻率范圍內，導體的厚度要遠大于導體的趨膚深度。如果在工作頻率范圍內導體的厚度與導體的趨膚深度相當，則需要定義分層阻抗邊界條件。任何良導體材料（如銅、鋁等金屬材料）的物體表面都自動地定義為有限導體邊界。
有限導體邊界條件的設置操作步驟如下。
        （1）選中需要分配為有限導體邊界條件的物體表面。

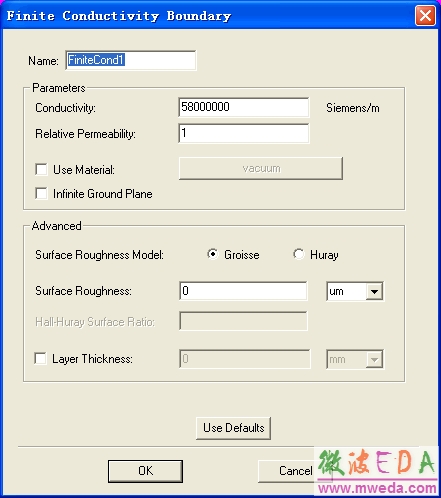

        （2）從主菜單欄選擇【HFSS】→【Boundaries】→【Assign】→【Finite Conductivity】操作命令，或者在三維模型窗口內單擊鼠標右鍵，從彈出菜單中選擇命令【Assign Boundary】→【Finite Conductivity】操作命令，打開圖示的有限導體邊界條件設置對話框。

        （3）在該對話框中，Name欄輸入有限導體邊界條件的名稱，默認名稱為FiniteCondn；Parameters欄輸入有限導體邊界的電導率（Conductivity項）和相對導磁率參數（Relative Permeability項），或者選中Use Material復選框，從材料庫中選擇非理想導體材料作為有限導體邊界的屬性參數；Infinite Ground Plane復選框表示是否需要將該理想導體邊界設置為無限大地平面邊界；Advanced欄可以設置表面的粗糙度和表面厚度；最后單擊 按鈕，完成有限導體邊界條件的設置。
        （4）設置完成后，該邊界條件名稱會自動添加到工程樹中的Boundaries節點下。
