CST天線陣設計模塊詳解

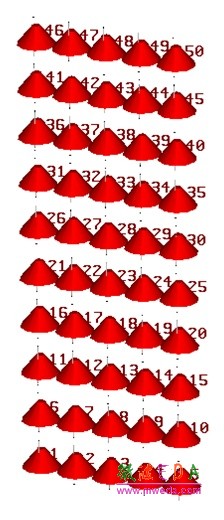

    使用此選項的前提是天線陣和端口已存在。(.注：端口序號必須按照下圖排列，該宏才能正確地配置端口的幅度和相位)

    運行Array Wizard宏命令

    點擊菜單Marcos->Wizard->Array Wizard并進行如下設置：

    •  對已有的陣列賦以新的幅相分布

    •  波束偏角為0°，幅度加權為切比雪夫分布，副瓣電平-25dB，頻率為0.79GHz

    端口幅相賦有新值，使用時域求解器，點擊Start開始仿真：

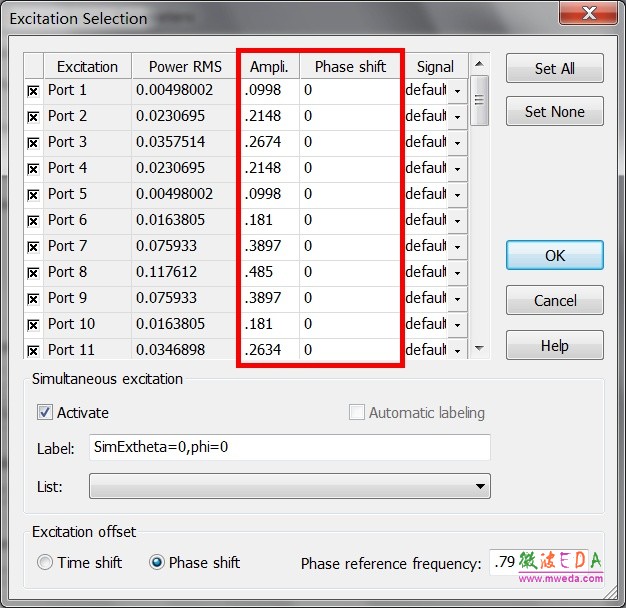

原來幅度是泰勒加權

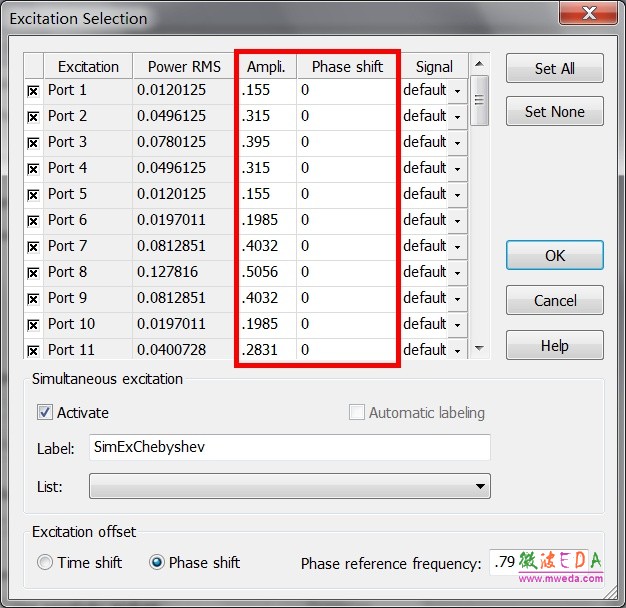

現在幅度變?yōu)榍斜妊┓蚣訖?/P>

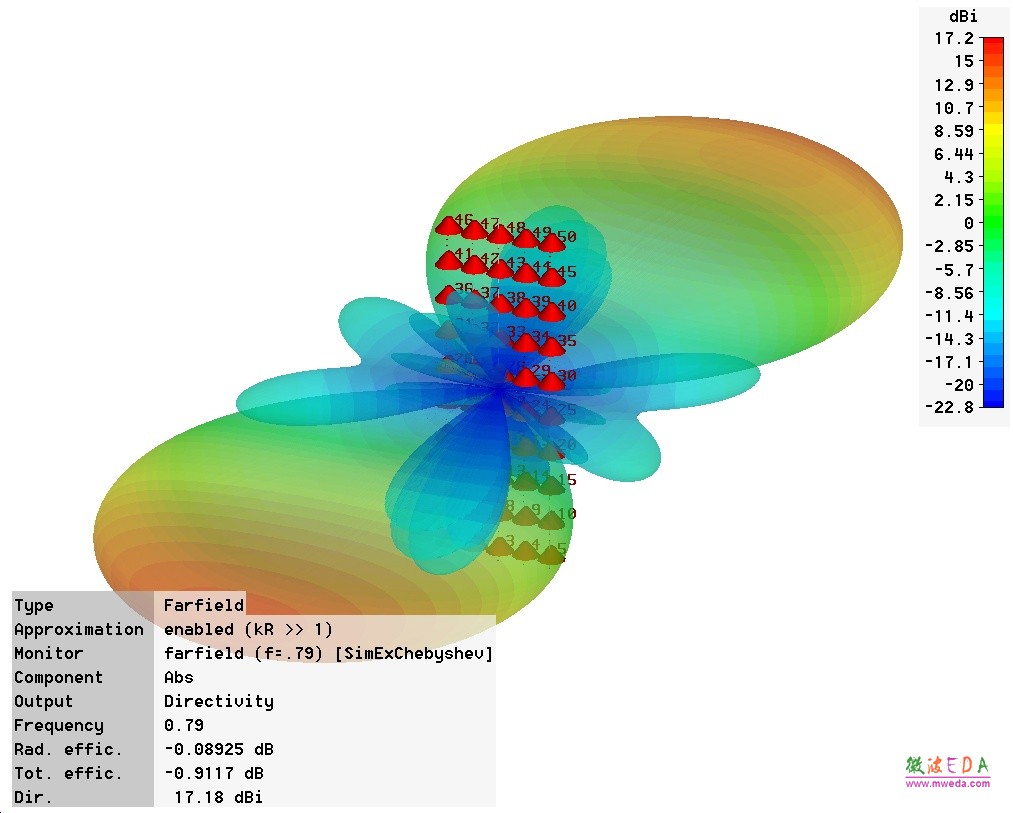

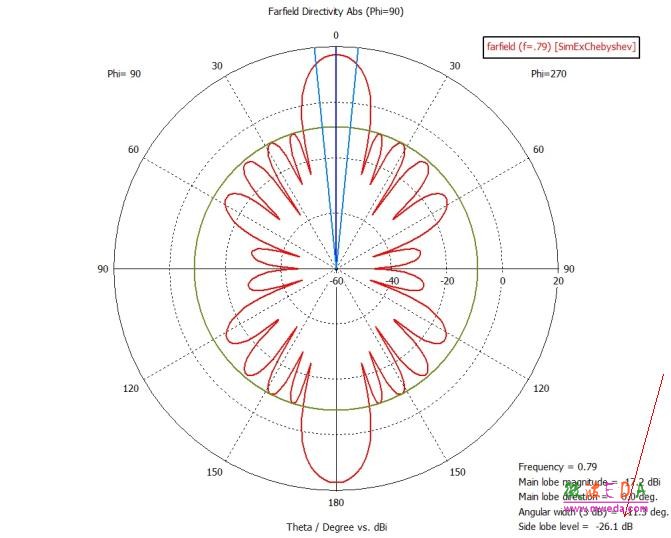

仿真分析結果
