微帶線、帶狀線、共面線波導端口大小設置

    微帶線、帶狀線、共面線等平面電路的波導端口的尺寸直接關系到端口模式精度的計算，進而影響S參數的仿真精度。為此CST給出專用的波導端口計算器，方便用戶的端口尺寸的設置。

    本計算器給出的尺寸只作為參考，用戶要根據特定的傳輸線結構、基片參數、鄰近結構的情況確定最終的 端口尺寸。一般而言，基片的介電常數越大，端口尺寸可以選得越小；基片越薄，端口尺寸也可以越小。

    理論依據：對于所考慮的模式，要求它（們）在端口的四個邊界上的場沒有變形或場值足夠地小，如相對 該模式最強點低于-30～-50dB 。

    專用端口尺寸計算器*

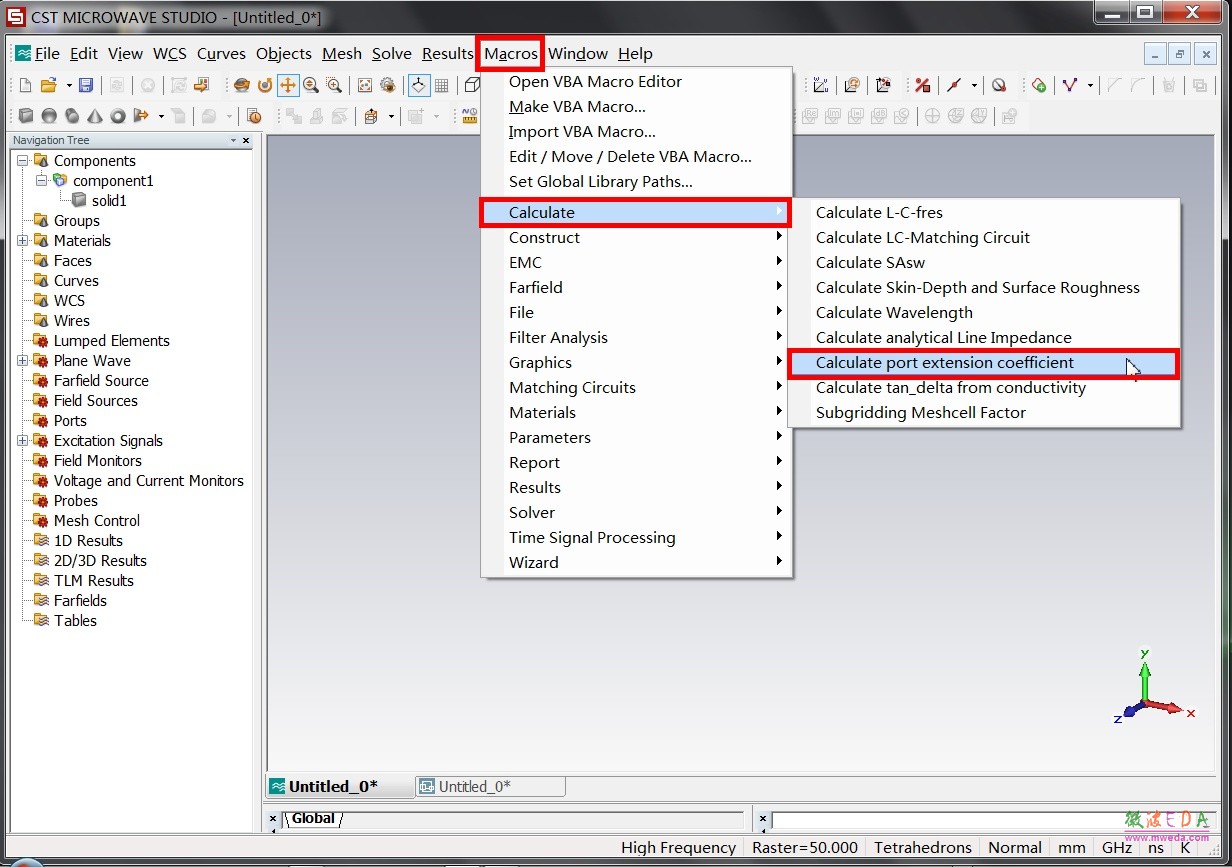

這是CST 2011版的路徑，對于其他版本，路徑可能有所不同

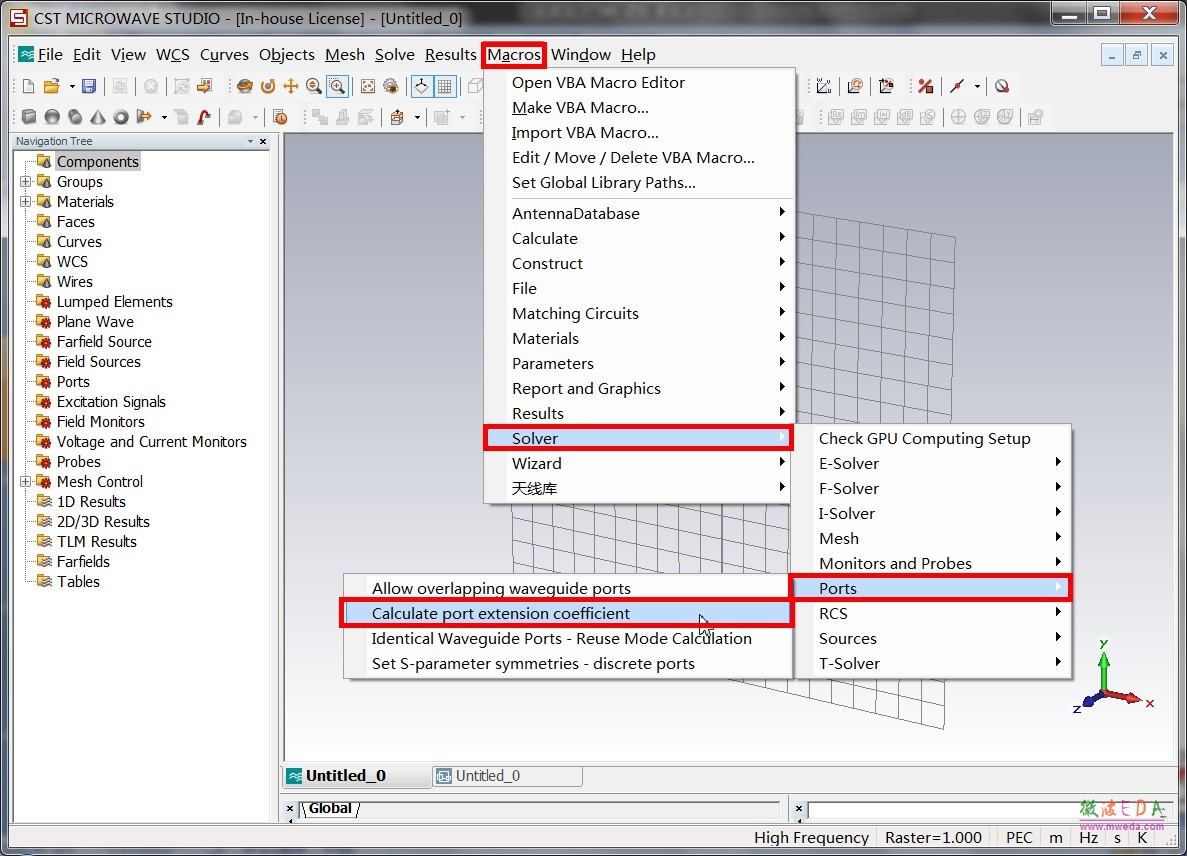

這是CST 2012版的路徑，對于其他版本，路徑可能有所不同

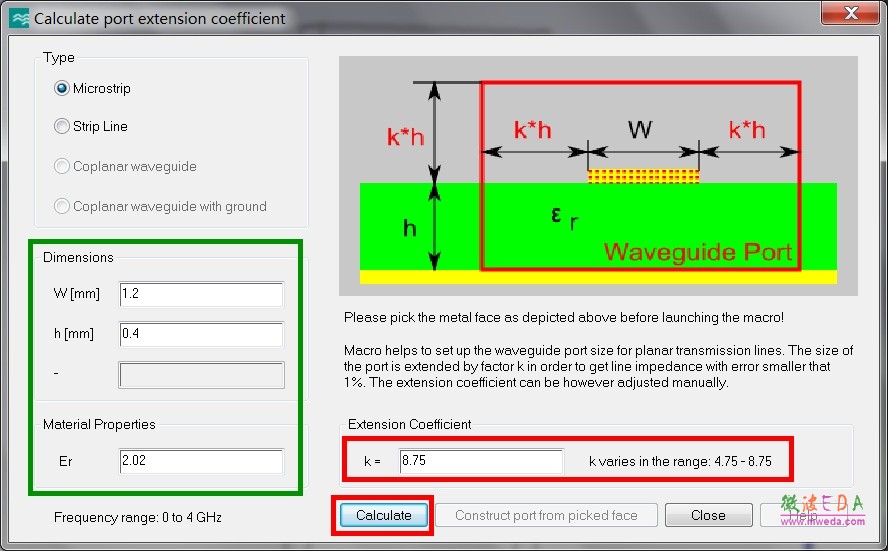

    用戶輸入綠框中的值，點擊“Calculate”，便得到紅框中的放大系數k。
