CST 微波工作室參數掃描分析時比較史密斯圓圖結果
注：CST 微波工作室可以把參數掃描所得的多個S 參量結果在一張極坐標圖中顯示出來。如果您在后處理模板中設置了兩個結果模板（Sij-linear 和Sij-phase），您就可以將 plot type 設置為 complex，這樣就可以得到極坐標S參量圖。具體步驟如下：

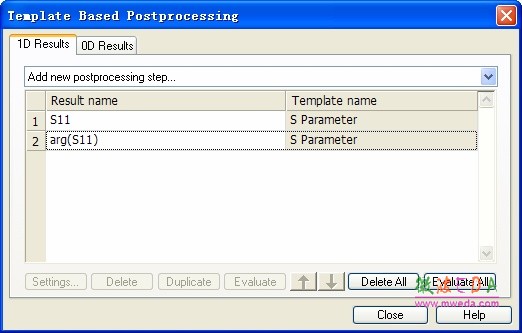

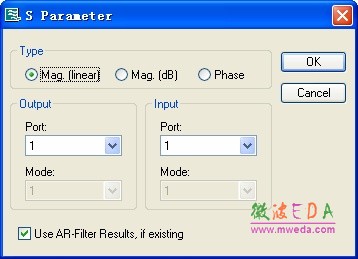

1) 在后處理模板中通過 1D Results Parameter 打開如下對話框，點擊OK，即得到S 參量的模。
2) 按照同種方法，點選 Phase，即得到S 參量的相位。這樣就得到了S11和 arg(S11)。

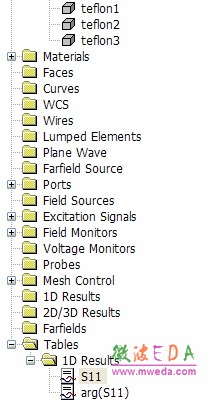

3) 完成參量掃描后，在導航樹Tables 1D Results 中得到S11 和 arg(S11)曲線

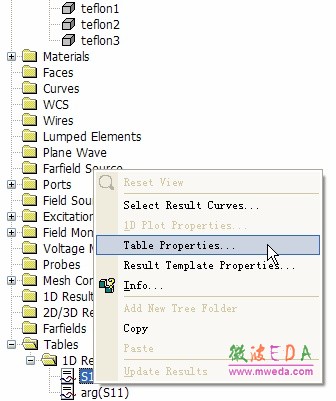

4) 右鍵 Table Properties 進行設置。

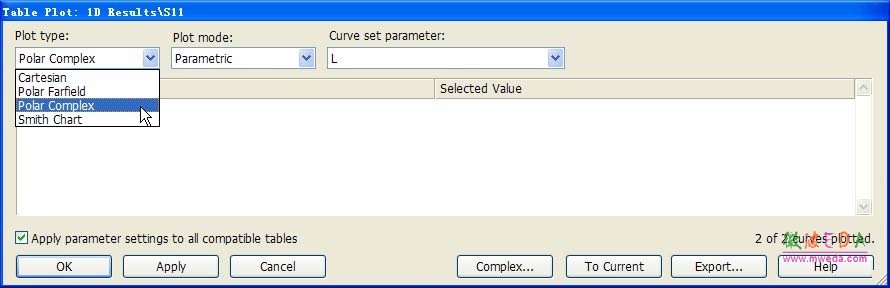

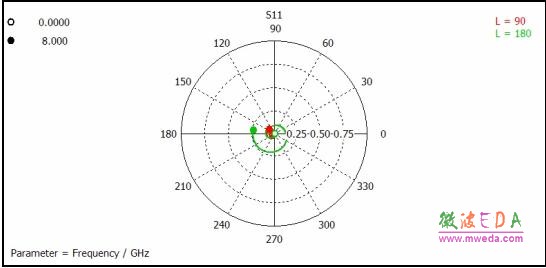

5) 在 Plot type 的下拉選框中選擇 Polar Complex，即得到極坐標圖示。
-
