CST微波工作室的激勵信號

    1) CST MWS自帶的激勵信號

    在整個時域仿真過程中，時域求解器通過時間信號的激勵來計算空間上各個時刻的場值。因此任何一個用于時域仿真的結構都至少應該含有一個用于場輸入和輸出的端口。

    將仿真結構抽象為含有一個輸入端口和一個輸出端口的系統，根據輸入信號i1，輸出信號o2,1 和反射信號 o1,1，以及這些信號的頻域值即可得系統特性，并最終設計出需要的系統結構。因此，時域仿真過程中選擇合適的激勵信號是很重要的。

    在MWS 的時域求解過程中，定義激勵端口后，系統會給出缺省的激勵信號，該缺省的激勵信號是由仿真的頻率范圍決定的高斯脈沖信號。

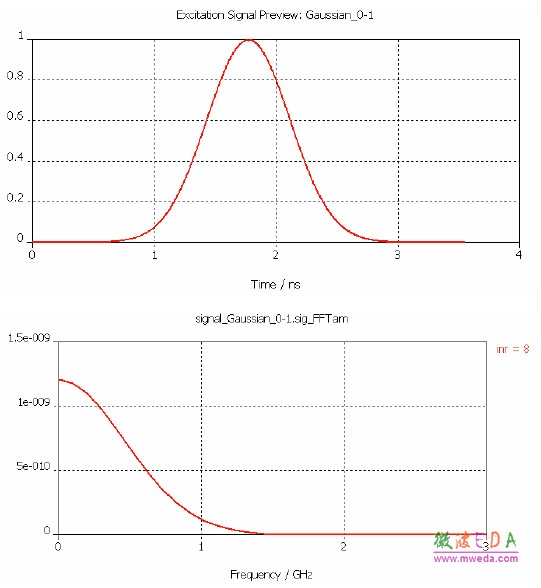

    如上圖所示，高斯脈沖信號的頻譜仍是高斯函數。高斯脈沖帶寬是有限的，因此可以確保整個頻帶上網格的生成，有利于求解器在整個頻帶上對所有頻點進行采樣。另外，高斯脈沖的頻譜在帶寬中不含有零點，故高斯脈沖信號可以在其頻帶上可以準確地計算S參量。因此對S參量的求解等，該缺省的高斯脈沖就足夠了。

    微波工作室®的信號庫中含有幾個預先定義好的激勵信號，可供用戶選擇。

    完成結構建模，并設置好仿真頻率等仿真參數后，點擊導航樹 Excitation Signals 即可查看當前缺省設置下的 激勵信號。

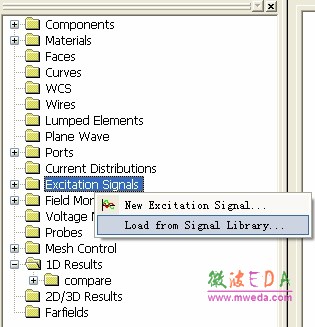

    如果對缺省的激勵信號不滿意，還可以在導航樹的 Excitation Signals上點擊右鍵，選擇右鍵菜單中的 Load from Signal Library.....打開信號庫（Load New Excitation Signal From Library）選擇需要的激勵信號。

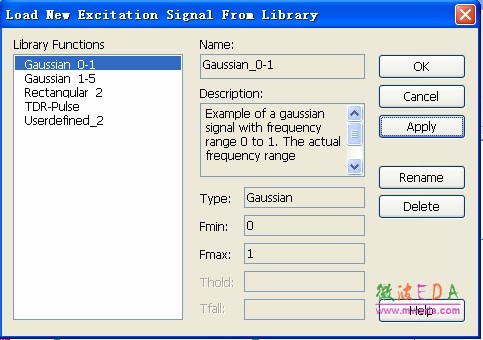

    在下圖的信號庫對話框中選擇需要的激勵信號后，點擊Apply 按鈕即可完成信號的加載，在以后的仿真中，可以從求解器對話框中加載該信號對結構進行激勵。
