CST微波工作室中定義介電常數為復數的材料

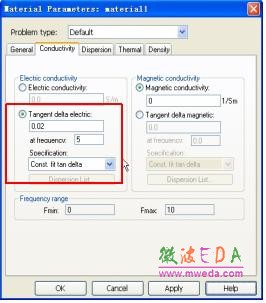

    2) 基于一階Debye 散射模型的定義在Conductivity 選項卡中激活Tangent delta electric，選擇Specification Const.fit tan delta，并輸入相應損耗角正切。

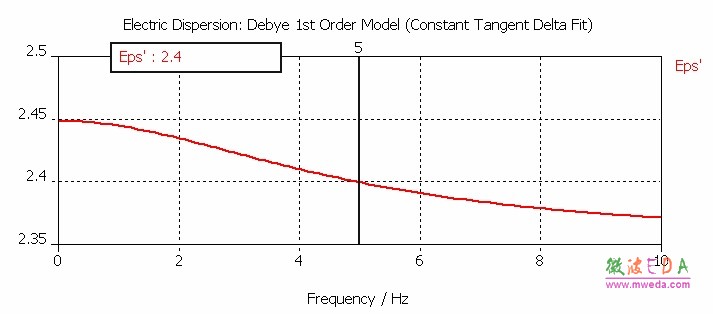

此時介電常數的實部不再為恒定值：

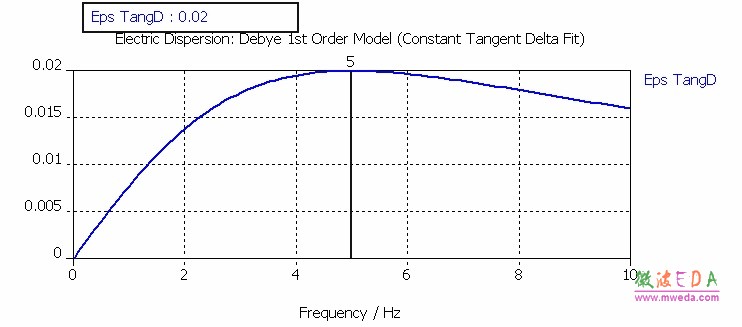

相應的損耗角正切如下圖所示：

相應的ε’’/ε0如下圖所示：

    3) 已知相應頻點對應的損耗角正切

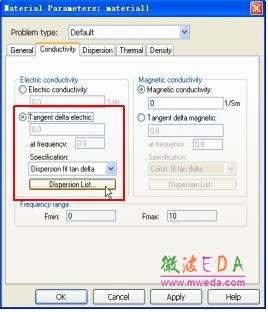

    在Conductivity 選項卡中激活Tangent delta electric，選擇Specification Dispersion fit tan delta，點擊Dispersion List 按鈕

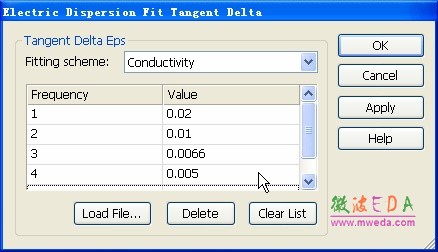

    在彈出的相應對話框，輸入頻點及該頻點上的損耗角正切值。這里輸入的值符合f（x）=0.02/x 的分布，與電導率恒定比較符合，因此選擇擬和方案為 Conductivity

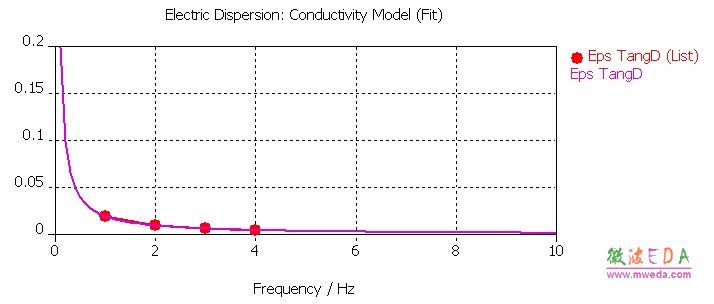

與擬和曲線對應的正切角如下圖所示：

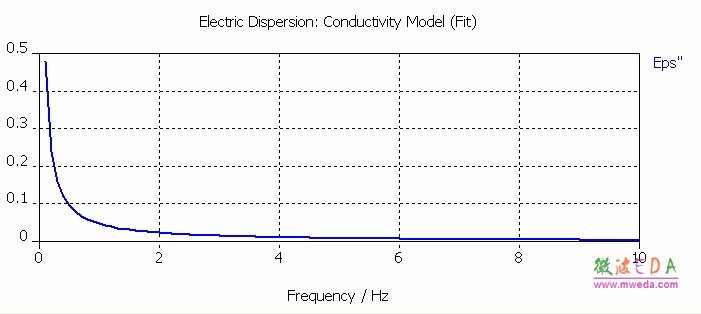

與擬和曲線對應的ε’’/ε0如下圖所示：
